HC-B06-I-PT-F

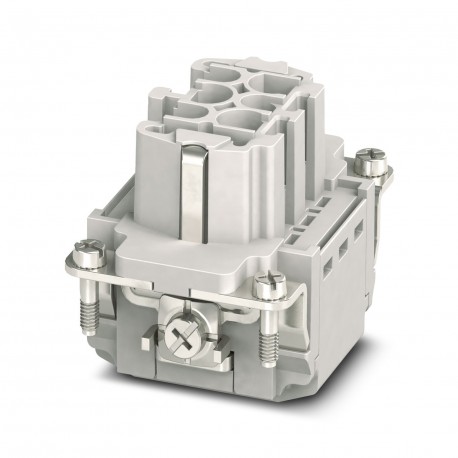

HC-B06-I-PT-F 1407727 PHOENIX CONTACT HEAVYCON socket insert, B6 series, 6 + PE-pos., push-in connection
$0.00USD
4580 en stock
Spécifications clés
:0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing)
SCCR:5 kA (UL 2237)
Taper:B6
Largeur:34 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.5 Nm ... 0.8 Nm (Mounting screws for mounting in the HEAVYCON housing) | |
| SCCR | 5 kA (UL 2237) |
| Taper | B6 |
| Largeur | 34 mm |
| Hauteur | 37 mm |
| Longueur | 50.5 mm |
| Série | HC-B |
| Général | only use flexible conductors with ferrules |
| Application | Power |
| Type de produit | Contact insert with a fixed no. of positions |
| Note de l'assemblée | To ensure correct use, installation in housing with IP54 protection or better is required |
| Courant nominal | 16 A (power contacts) |
| Révision de l'article | 08 |
| Diamètre de contact | 2.5 mm |
| Matériel de contact | Copper alloy |
| longueur de dénudage | 8 mm ... 10 mm |
| Numérotation des contacts | 1 - 6 |
| Couple de serrage | 0.8 Nm ... 1.2 Nm (PE connection) |
| Profil de connexion | 6+PE |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 6 |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | III |
| Technologie de connexion | Push-in connection |
| Type de matériau de contact | rolled |
| Tension nominale (III/3) | 500 V |
| Normes/réglementations | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Section transversale du conducteur | 0.14 mm² ... 2.5 mm² |
| Matériau porteur de contact | PC |
| matériau de surface de contact | Ag/Sn (tarnish protection) |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 26 ... 14 |
| Drill hole distance, vertical | 27 mm |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (including heating up of contacts) |
| Drill hole distance, horizontal | 44 mm |
| Nombre de connexions par position | 1 |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Contact insert, number of poles: 6+PE, size: B6, number of connections per pole: 1, Female, Push-in connection, 500 V, 16 A, 0.14 mm² ... 2.5 mm², Application: Power
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
