HC-B06-I-PT-M

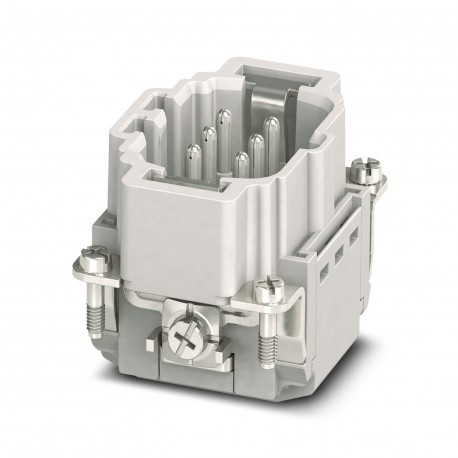

HC-B06-I-PT-M 1407728 PHOENIX CONTACT HEAVYCON pin insert, B6 series, 6 + PE-pos., push-in connection
$0.00USD
3655 en stock
Spécifications clés
:PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3)
Note:For HEAVYCON ADVANCE and HEAVYCON housing of B6 type. Plug-in connections may only be operated only when there is no load/voltage.
Taper:B6
Connexion:Connectors may only be operated when there is no load/the power is switched off. Can be used for solid wires and stranded wires with ferrule.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) | |
| Note | For HEAVYCON ADVANCE and HEAVYCON housing of B6 type. Plug-in connections may only be operated only when there is no load/voltage. |
| Taper | B6 |
| Connexion | Connectors may only be operated when there is no load/the power is switched off. Can be used for solid wires and stranded wires with ferrule. |
| Courant nominal | 16 A |
| Matériel de contact | Copper alloy |
| Degré de pollution | 3 |
| longueur de dénudage | 8 mm ... 10 mm |
| Méthode de connexion | Push-in connection |
| Nombre de positions | 6+PE |
| Tension de surtension nominale | 6 kV |
| Catégorie de surtension | III |
| Instructions de montage | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| Tension nominale (III/3) | 500 V |
| Normes/réglementations | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Section transversale du conducteur | 0.14 mm² ... 2.5 mm² |
| Matériau porteur de contact | PA |
| matériau de surface de contact | Ag/Sn (tarnish protection) |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 26 ... 14 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (including heating up of contacts) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Contact insert, number of poles: 6+PE, size: B6, number of connections per pole: 1, Male, Push-in connection, 500 V, 16 A, 0.14 mm² ... 2.5 mm², Application: Power
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
