HC-B10-I-TPT-M

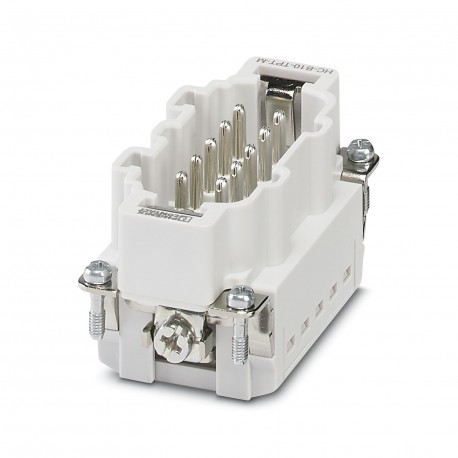

HC-B10-I-TPT-M 1423017 PHOENIX CONTACT Contact insert
$0.00USD
3518 en stock
Spécifications clés
GTIN:4055626322704
Clé de commande:1423017
page du catalogue:Page 537 (C-2-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626322704 |
| Clé de commande | 1423017 |
| page du catalogue | Page 537 (C-2-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85366990 |
| (Données commerciales clés) | For solid conductors or stranded conductors with ferrules |
| Note (Données commerciales clés) | for housing HC-B10 |
| Size (Key Commercial Data) | B10 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Electrical characteristics) | IEC 60352 |
| Rated current (Material data) | 10 A |
| Connection (Key Commercial Data) | Connectors may only be actuated when there is no load/voltage. |
| Tension de surtension nominale (Données sur les matériaux) | 6 kV |
| Poids par pièce (emballage exclu) | 58.520 g |
| Matériau de contact (conditions ambiantes) | Copper alloy |
| Tension nominale (III/3) (Données sur les matériaux) | 500 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Méthode de connexion (Données commerciales clés) | Push-in connection |
| Contact numbering (Key Commercial Data) | 1 - 10 |
| Température ambiante (fonctionnement) (Général) | -40 °C ... 125 °C |
| Degree of pollution (Key Commercial Data) | 3 |
| Nombre de postes (Données commerciales clés) | 10+PE |
| Overvoltage category (Key Commercial Data) | III |
| Assembly instructions (Key Commercial Data) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Conductor cross section (Key Commercial Data) | 0.25 mm² ... 1.5 mm² (with ferrule) |
| Matériau support de contact (conditions ambiantes) | PC |
| Matériau de la surface de contact (conditions ambiantes) | Ag |
| Insertion/withdrawal cycles (Key Commercial Data) | ≥ 500 |
| Connection cross section AWG (Key Commercial Data) | 24 ... 16 (with ferrule) |
| Number of connections per position (Key Commercial Data) | 2 |
| Longueur de dénudage du fil individuel (Données commerciales clés) | 8 mm ±1 mm |
| Constructional and testing regulations (Electrical characteristics) | DIN EN 61984 |
| Flammability rating according to UL 94 (Electrical characteristics) | V0 |
Description du produit
Contact insert, number of poles: 10+PE, size: B10, number of connections per pole: 2, Male, Push-in connection, 500 V, 16 A, 0.25 mm² ... 1.5 mm², Application: Power
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
