HC-EMV-KV-M20(7-12,5)

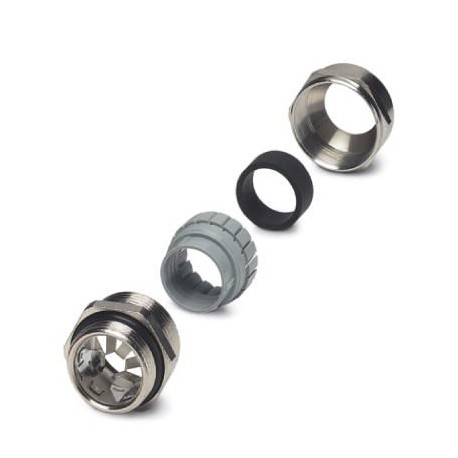

HC-EMV-KV-M20(7-12,5) 1690503 PHOENIX CONTACT Cable gland
$0.00USD
3881 en stock
Spécifications clés
GTIN:4017918822576
Note:Made to Order (non-returnable)
Clé de commande:1690503
(Général):For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration”
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918822576 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1690503 |
| (Général) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| page du catalogue | Page 553 (C-4-2013) |
| Unité d'emballage | 25 pc |
| Pays d'origine | DE (Germany) |
| RoHS Chine (Général) | Environmentally Friendly Use Period = 50 |
| numéro de tarif douanier | 74199990 |
| (Conditions ambiantes) | 12 Nm |
| Couleur (conditions ambiantes) | silver |
| Couple (conditions ambiantes) | 12 Nm (Union nut) |
| Longueur (Données commerciales clés) | 37 mm |
| Shielded (Ambient conditions) | yes |
| Connexion (Conditions ambiantes) | Assembly instruction:Method 1Cut the outer sheath at around 15 mm, but do not remove it. Feed the cable through the screw connection and then remove the outer sheath. Now pull the cable back until the connection is established between the cable shield and the contact spring.Method 2Push the braided shield back around 15 ... 20 mm over the outer sheath. Insert the cables into the screw connection until the connection is established between the cable shield and the contact spring.Method 3Expose (partially strip) around 10 mm of the braided shield and feed the cable through the screw connection until the connection is established between the cable shield and the contact spring. |
| Matériau du joint torique (conditions ambiantes) | NBR |
| Poids par pièce (emballage exclu) | 39.930 g |
| Matériau, insérer (Conditions ambiantes) | PA |
| Degree of protection (IP) (Dimensions) | IP68 (up to 5 bar) |
| No. of conductors (Ambient conditions) | 1 |
| Cable seal material (Ambient conditions) | Neoprene |
| Cable gland material (Ambient conditions) | Nickel-plated brass |
| Wrench size, support (Key Commercial Data) | 24 mm |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 100 °C |
| Taille de la clé, écrou union (Données commerciales clés) | 24 mm |
| Diamètre extérieur du câble (Données commerciales clés) | 7 mm ... 12.5 mm |
| Hexagon angular dimension (Key Commercial Data) | 26.4 mm |
| Thread type connection side (Ambient conditions) | M20 |
| Couple de serrage, écrou de raccord (conditions ambiantes) | 12.00 Nm |
| Thread type on connection side (Ambient conditions) | M20 |
| Length of the connecting thread (Key Commercial Data) | 8 mm |
