HC-HS06-I-UT-F 7-12

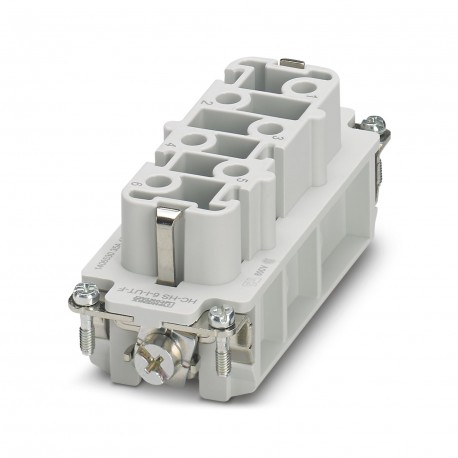

HC-HS06-I-UT-F 7-12 1406533 PHOENIX CONTACT HEAVYCON female insert, HS6 series, screw connection, numbering ..
$0.00USD
4806 en stock
Spécifications clés
:B32
SCCR:5 kA (UL 2237)
Taper:B16
Largeur:34 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| B32 | |
| SCCR | 5 kA (UL 2237) |
| Taper | B16 |
| Largeur | 34 mm |
| Hauteur | 34 mm |
| Longueur | 84.5 mm |
| Série | HC-HS |
| Général | For HEAVYCON housing B16 and B32 |
| Application | Power |
| Type de produit | Contact insert with a fixed no. of positions |
| Note de l'assemblée | To ensure correct use, installation in housing with IP54 protection or better is required |
| Courant nominal | 41 A (power contacts) |
| Révision de l'article | 05 |
| Diamètre de contact | 3.5 mm |
| Matériel de contact | Copper alloy |
| Numérotation des contacts | 7 - 12 |
| Couple de serrage | 0.8 Nm ... 1.2 Nm (PE connection) |
| Profil de connexion | 6+PE |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 6 |
| Tension de surtension nominale | 6 kV (power contacts) |
| Catégorie de surtension | III |
| Technologie de connexion | Screw connection |
| Type de matériau de contact | turned |
| Tension nominale (III/3) | 400 V (Conductor-PE) |
| Normes/réglementations | PC: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Section transversale du conducteur | 0.5 mm² ... 6 mm² (power contacts) |
| Matériau porteur de contact | PC |
| matériau de surface de contact | Ag |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 20 ... 10 |
| Drill hole distance, vertical | 27 mm |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C (including heating up of contacts) |
| Drill hole distance, horizontal | 77.5 mm |
| Connexion conforme aux normes | IEC / EN |
| Tension nominale des contacts de puissance | 400/690 V |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Longueur de dénudage du fil individuel | 10 mm |
Description du produit
Contact insert, number of poles: 6+PE, size: B16, Female, Screw connection, 400 V/690 V, 41 A, 0.5 mm² ... 6 mm², Application: Power
