En stock Produit phare
HC-HV03-I-PT-M

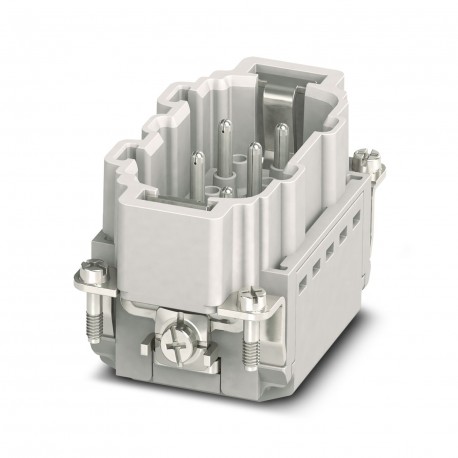

HC-HV03-I-PT-M 1407739 PHOENIX CONTACT Contact insert
$0.00USD
3312 en stock
Spécifications clés
GTIN:4046356777445
Clé de commande:1407739
page du catalogue:Page 551 (C-2-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356777445 |
| Clé de commande | 1407739 |
| page du catalogue | Page 551 (C-2-2017) |
| Unité d'emballage | 1 pc |
| (Données sur les matériaux) | 16 A (control contacts) |
| Pays d'origine | CN (China) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| (Données commerciales clés) | 8 mm ... 10 mm (control contacts) |
| Note (Données commerciales clés) | For solid conductors or stranded conductors with ferrules |
| Size (Key Commercial Data) | B10 |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Rated current (Material data) | 16 A (power contacts) |
| Connection (Key Commercial Data) | Connectors may only be operated when there is no load/the power is switched off. Can be used for solid wires and stranded wires with ferrule. |
| Tension de surtension nominale (Données sur les matériaux) | 8 kV (power contacts) |
| Poids par pièce (emballage exclu) | 57.000 g |
| Matériau de contact (conditions ambiantes) | Copper alloy |
| Tension nominale (III/3) (Données sur les matériaux) | 830 V (power contacts) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Longueur de dénudage (Données commerciales clés) | 8 mm ... 10 mm (power contacts) |
| Méthode de connexion (Données commerciales clés) | Push-in connection (power contacts) |
| Température ambiante (fonctionnement) (Général) | -40 °C ... 125 °C (including heating up of contacts) |
| Degree of pollution (Key Commercial Data) | 3 |
| Nombre de postes (Données commerciales clés) | 3+2+PE |
| Overvoltage category (Key Commercial Data) | III |
| Normes/réglementations (Conditions ambiantes) | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Assembly instructions (Key Commercial Data) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Nombre de contacts d'alimentation (Données commerciales clés) | 3 |
| Conductor cross section (Key Commercial Data) | 0.14 mm² ... 2.5 mm² (applies to stranded conductors with ferrules) |
| Matériau support de contact (conditions ambiantes) | PC |
| Nombre de contacts de contrôle (Données commerciales clés) | 2 |
| Insertion/withdrawal cycles (Key Commercial Data) | ≥ 500 |
| Connection cross section AWG (Key Commercial Data) | 26 ... 14 (power contacts) |
| Number of connections per position (Key Commercial Data) | 1 |
| Matériau de la surface de contact, contact électrique (conditions ambiantes) | Ag |
| Matériau de la surface de contact, contrôle du contact (conditions ambiantes) | Ag |
| Flammability rating according to UL 94 (Electrical characteristics) | V0 |
Description du produit
Contact insert, number of poles: 3+2+PE, size: B10, power contacts: 3, control contacts: 2, number of connections per pole: 1, Male, Push-in connection, 690 V, 16 A, 0.14 mm² ... 2.5 mm², Application:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
