En stock Produit phare
HC-K 6/0-ESTS

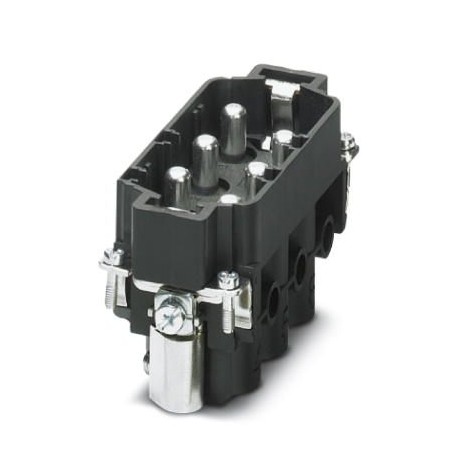

HC-K 6/0-ESTS 1580538 PHOENIX CONTACT Contact insert
$0.00USD
3035 en stock
Spécifications clés
GTIN:4046356463348
Clé de commande:1580538
page du catalogue:Page 555 (C-2-2017)
Unité d'emballage:10 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356463348 |
| Clé de commande | 1580538 |
| page du catalogue | Page 555 (C-2-2017) |
| Unité d'emballage | 10 pc |
| (Données sur les matériaux) | 8 kV |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | PA: Fire protection in rail vehicles - requirement set R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| (Données commerciales clés) | 2.5 mm² ... 16 mm² (with ferrule) |
| Note (Données commerciales clés) | For HEAVYCON ADVANCE and HEAVYCON housing type B16/B32; screw head shape of connection screws: Allen screws, wrench size 3 mm. |
| Size (Key Commercial Data) | B16 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Electrical characteristics) | IEC 60664-1, DIN IEC 60512 |
| Rated current (Material data) | 80 A |
| Connection (Key Commercial Data) | For housing type B16. |
| Tension de surtension nominale (Données sur les matériaux) | 8 kV |
| Poids par pièce (emballage exclu) | 151.400 g |
| Matériau de contact (conditions ambiantes) | Copper alloy |
| Tension nominale (III/3) (Données sur les matériaux) | 1000 V |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Méthode de connexion (Données commerciales clés) | Screw connection (Without wire protection) |
| Contact numbering (Key Commercial Data) | 1 - 6 |
| Tightening torque (Key Commercial Data) | 1.8 Nm |
| Température ambiante (fonctionnement) (Général) | -40 °C ... 125 °C (including heating up of contacts) |
| Degree of pollution (Key Commercial Data) | 3 |
| Nombre de postes (Données commerciales clés) | 6+PE |
| Overvoltage category (Key Commercial Data) | III |
| Normes/réglementations (Conditions ambiantes) | PA: Fire protection in rail vehicles - requirement sets R22 and R23 acc. to DIN EN 45545-2 (Risk level HL1 - HL2) |
| Assembly instructions (Key Commercial Data) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Nombre de contacts d'alimentation (Données commerciales clés) | 6 |
| Conductor cross section (Key Commercial Data) | 6 mm² ... 16 mm² (without ferrule) |
| Matériau support de contact (conditions ambiantes) | PA |
| Matériau de la surface de contact (conditions ambiantes) | Ag |
| Nombre de contacts de contrôle (Données commerciales clés) | 0 |
| Insertion/withdrawal cycles (Key Commercial Data) | ≥ 500 |
| Connection cross section AWG (Key Commercial Data) | 10 ... 6 |
| Longueur de dénudage du fil individuel (Données commerciales clés) | 15 mm |
| Matériau de la surface de contact, contact électrique (conditions ambiantes) | Ag |
| Constructional and testing regulations (Electrical characteristics) | DIN EN 61984 |
| Flammability rating according to UL 94 (Electrical characteristics) | V0 |
Description du produit
Contact insert, number of poles: 6+PE, size: B16, power contacts: 6, control contacts: 0, Male, Screw connection, 1000 V, 80 A, 6 mm² ... 16 mm², Application: Power
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
