En stock Produit phare
HC-M-04-KT-F

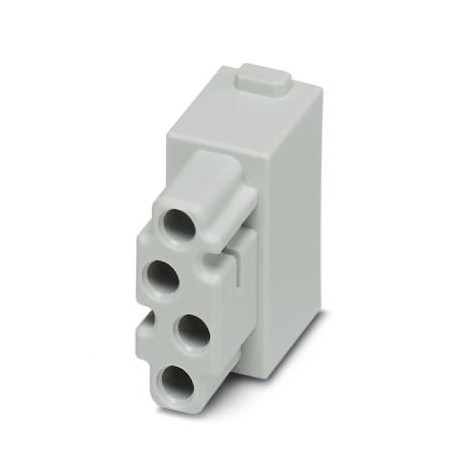

HC-M-04-KT-F 1417370 PHOENIX CONTACT Contact insert module
$0.00USD
3287 en stock
Spécifications clés
GTIN:4055626112527
Clé de commande:1417370
page du catalogue:Page 577 (C-2-2017)
Unité d'emballage:5 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626112527 |
| Clé de commande | 1417370 |
| page du catalogue | Page 577 (C-2-2017) |
| Unité d'emballage | 5 pc |
| Pays d'origine | PL (Poland) |
| numéro de tarif douanier | 85389099 |
| quantité minimale de commande | 5 pc |
| Matériel de contact (Général) | Copper alloy |
| Rated current (Dimensions) | 1.5 A |
| Largeur (Données commerciales clés) | 34.2 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 32.6 mm |
| Longueur (Données commerciales clés) | 14.6 mm |
| Connection profile (Dimensions) | 4xKOAX |
| Rated surge voltage (Dimensions) | 0.8 kV |
| Note (Mechanical characteristics) | For HEAVYCON housings type B6 to B48, HC-M-B…MF-... module carrier frame required, crimp contacts HC-M-04-KOAX... (crimp contacts not included in the scope of delivery) |
| Couleur (Caractéristiques mécaniques) | light gray |
| Matériau support de contact (Général) | PC |
| Matériau de la surface de contact (Généralités) | AU |
| Résistance d'isolement (Dimensions) | ≥ 10 GΩ |
| Rated voltage (III/3) (Dimensions) | 50 V |
| Series (Mechanical characteristics) | HC-M-04-KOAX |
| Poids par pièce (emballage exclu) | 7.100 g |
| Contact diameter (Ambient conditions) | 4.8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Connection (Mechanical characteristics) | For HC-M-04-ST-KOAX... contacts |
| Contact type (Mechanical characteristics) | turned |
| Section transversale du conducteur (conditions ambiantes) | 0.14 mm² ... 2.5 mm² |
| Connection method (Mechanical characteristics) | Soldering and crimp connection |
| Résistance de contact, conducteur interne (Dimensions) | ≤ 10 mΩ |
| Résistance de contact, conducteur de phase (Dimensions) | ≤ 3 mΩ |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 500 |
| Connection cross section AWG (Ambient conditions) | 26 ... 14 |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Assembly instructions (Mechanical characteristics) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Number of module slots (Mechanical characteristics) | 1 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Ambient temperature (operation) (Electrical characteristics) | -40 °C ... 125 °C |
| Stripping length of the individual wire (Ambient conditions) | 2.5 mm ±0.5 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
Description du produit
Contact insert module, number of poles: 4xKOAX, power contacts: 0, control contacts: 4, Female, Connection set and welded, 50 V, 2 A, 0.14 mm² ... 2.5 mm², application: Signal
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
