En stock Produit phare
HC-M-05L-TPT-F

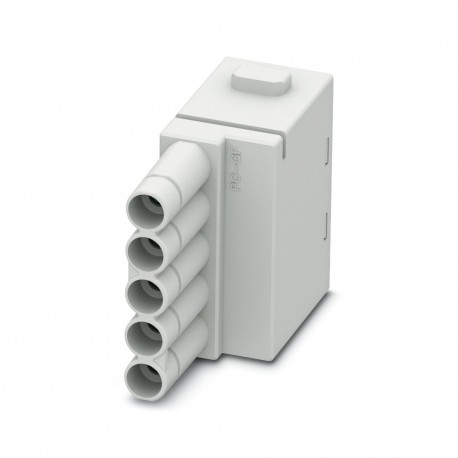

HC-M-05L-TPT-F 1423962 PHOENIX CONTACT Contact insert module
$0.00USD
4754 en stock
Spécifications clés
:400 V (Conductor-Conductor)
Tests:DIN EN 61984
Largeur:34 mm
Hauteur:38 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 400 V (Conductor-Conductor) | |
| Tests | DIN EN 61984 |
| Largeur | 34 mm |
| Hauteur | 38 mm |
| Longueur | 14.6 mm |
| Série | HC-M-05-T |
| Général | Use only flexible conductors with ferrule (in conjunction with CRIMPFOX 6 only) |
| Application | Power |
| Type de produit | Modular contact insert |
| Note de l'assemblée | To ensure correct use, installation in housing with IP54 protection or better is required |
| Courant nominal | 16 A |
| Révision de l'article | 04 |
| Diamètre de contact | 2.5 mm |
| Matériel de contact | Copper alloy |
| Numérotation des contacts | 1 - 5 |
| Profil de connexion | 5 |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 5 |
| Tension de surtension nominale | 4 kV |
| Catégorie de surtension | III |
| Technologie de connexion | Push-in connection |
| Type de matériau de contact | rolled |
| Nombre de contacts de puissance | 5 |
| Tension nominale (III/3) | 230 V (Conductor-PE) |
| Normes/réglementations | PA: Fire protection in rail vehicles - requirement sets R22, R23, and R24 acc. to DIN EN 45545-2 (Risk level HL1 - HL3) |
| Nombre d'emplacements pour modules | 1 |
| Section transversale du conducteur | 0.25 mm² ... 1.5 mm² |
| Nombre de contacts de commande | 0 |
| Matériau porteur de contact | PA |
| matériau de surface de contact | Ag |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 24 ... 16 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Tension nominale des contacts de puissance | 230/400 V |
| Nombre de connexions par position | 2 |
| Constructional and testing regulations | DIN EN 61984 |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Longueur de dénudage du fil individuel | 8 mm ±1 mm |
Description du produit
Contact insert module, number of poles: 5, power contacts: 5, control contacts: 0, number of connections per pole: 2, Female, Push-in connection, 230 V/400 V, 16 A, 0.25 mm² ... 1.5 mm², Application:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
