HC-M-08-PT-M

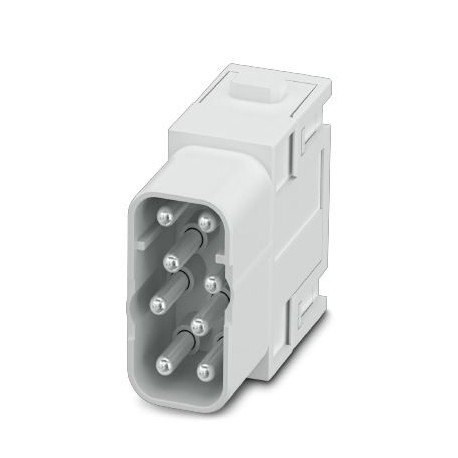

HC-M-08-PT-M 1424227 PHOENIX CONTACT Contact insert module, number of positions: 8, power contacts: 8, contr..
$0.00USD
4517 en stock
Spécifications clés
GTIN:4055626369587
Clé de commande:1424227
(Dessins):
page du catalogue:Page 577 (C-2-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626369587 |
| Clé de commande | 1424227 |
| (Dessins) | |
| page du catalogue | Page 577 (C-2-2019) |
| Unité d'emballage | 1 pc |
| Largeur (dessins) | 34.1 mm |
| Pays d'origine | CN (China) |
| ETIM 6.0 (eCl@ss) | EC000438 |
| ETIM 7.0 (eCl@ss) | EC000438 |
| Hauteur (Dessins) | 39 mm |
| Longueur (dessins) | 14.6 mm |
| numéro de tarif douanier | 85366990 |
| Matériel de contact (Général) | Copper alloy |
| Rated current (Dimensions) | 16 A (power contacts) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| eCl@ss 5.1 (Classifications) | 27261200 |
| eCl@ss 6.0 (Classifications) | 27261200 |
| eCl@ss 7.0 (Classifications) | 27440207 |
| eCl@ss 9.0 (Classifications) | 27440217 |
| (Caractéristiques mécaniques) | Connectors may be operated only when there is no load/voltage. |
| Connection profile (Dimensions) | 8 |
| eCl@ss 10.0.1 (Classifications) | 27440217 |
| Rated surge voltage (Dimensions) | 6 kV |
| Note (Mechanical characteristics) | For HEAVYCON housing type B6 to B48, HC-M-B...MF-... hinged module carrier frame required. |
| Matériau support de contact (Général) | PC |
| Matériau de la surface de contact (Généralités) | Ag |
| Rated voltage (III/3) (Dimensions) | 400 V |
| Series (Mechanical characteristics) | HC-M-08 |
| Poids par pièce (emballage exclu) | 26.400 g |
| Contact diameter (Ambient conditions) | 2.5 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Contact type (Mechanical characteristics) | turned |
| Section transversale du conducteur (conditions ambiantes) | 0.5 mm² ... 2.5 mm² (with ferrule) |
| Connection method (Mechanical characteristics) | Push-in connection |
| Degré de pollution (Caractéristiques mécaniques) | 3 |
| Cycles d'insertion/retrait (conditions ambiantes) | ≥ 500 |
| Connection cross section AWG (Ambient conditions) | 20 ... 14 (with ferrule) |
| Dessin dimensionnel (Dessins) | |
| Catégorie de surtension (Caractéristiques mécaniques) | III |
| Assembly instructions (Mechanical characteristics) | To ensure correct use, installation in housing with IP54 protection or better is required |
| Number of module slots (Mechanical characteristics) | 1 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux) | V0 |
| Ambient temperature (operation) (Electrical characteristics) | -40 °C ... 125 °C |
| Stripping length of the individual wire (Ambient conditions) | 10 mm |
| Indice d'inflammabilité selon la norme UL 94 (Caractéristiques mécaniques) | V0 |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Dimensional drawingDimensional drawing
