En stock Produit phare
HC-M-DSUB 09-MOD-BU

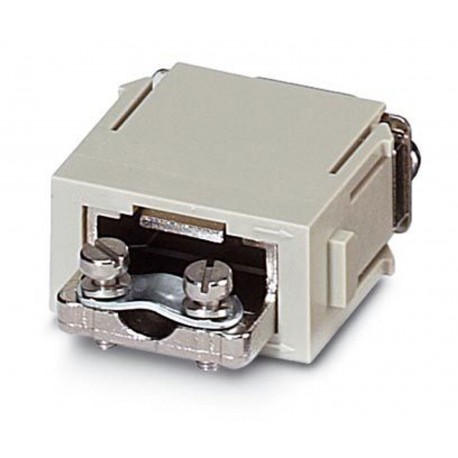

HC-M-DSUB 09-MOD-BU 1647543 PHOENIX CONTACT HEAVYCON female contact insert module, D-SUB 9, crimp connection
$0.00USD
3278 en stock
Spécifications clés
Largeur:34.2 mm
Hauteur:35.2 mm
Longueur:14.6 mm
Série:HC-M-DSUB
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Largeur | 34.2 mm |
| Hauteur | 35.2 mm |
| Longueur | 14.6 mm |
| Série | HC-M-DSUB |
| Général | For HEAVYCON housing type B6 to B48, HC-M-MHR... hinged retaining frame and VS-...CD-1,0... crimp contacts according to DIN 41652 required. Crimp contacts not supplied as standard. |
| Application | Data |
| Type de produit | Modular contact insert |
| Note de l'assemblée | Housing height >= 52 mm.Plug-in connections may only be operated only when there is no load/voltage. Use of HC-CST (1676857) coding pins and HC-CBU (1676860) coding sockets has been prescribed. |
| Courant nominal | 1 A |
| Diamètre de contact | 1 mm |
| Matériel de contact | Copper alloy |
| Numérotation des contacts | 1 - 9 |
| Profil de connexion | 9 |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 9 |
| Tension de surtension nominale | 0.8 kV |
| Catégorie de surtension | III |
| Technologie de connexion | Crimp connection |
| Type de matériau de contact | turned |
| Tension nominale (III/3) | 50 V |
| Minimum housing height | 52 mm |
| Nombre d'emplacements pour modules | 1 |
| Section transversale du conducteur | 0.08 mm² ... 0.5 mm² |
| Matériau porteur de contact | PC |
| matériau de surface de contact | Ag |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 28 ... 20 |
| Température ambiante (fonctionnement) | -40 °C ... 125 °C |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Longueur de dénudage du fil individuel | 4.2 mm |
