En stock Produit phare
HC-M-EMV-BU/3-9,5

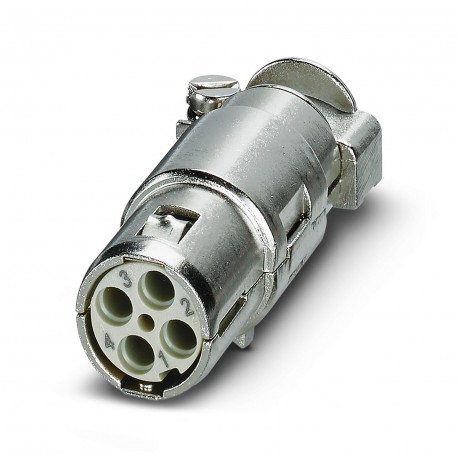

HC-M-EMV-BU/3-9,5 1636091 PHOENIX CONTACT Connector
$30.43USD
362 en stock
Spécifications clés
:rolled
Largeur:18 mm
Hauteur:15.5 mm
Longueur:46 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| rolled | |
| Largeur | 18 mm |
| Hauteur | 15.5 mm |
| Longueur | 46 mm |
| Série | HC-M-EMV |
| Général | The potential of the EMC connector housing is isolated from the potential of the heavy connector. |
| Protégé | yes |
| Application | Data/signal |
| Type de produit | EMC insert, modular |
| Note de l'assemblée | Housing height ≥ 72 mm.Plug-in connections may only be operated only when there is no load/voltage. |
| Courant nominal | 10 A |
| Révision de l'article | 02 |
| Diamètre de contact | 1.6 mm |
| Matériel de contact | Copper alloy |
| Numérotation des contacts | 1 - 4 |
| Profil de connexion | 4 |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 4 |
| Tension de surtension nominale | 0.8 kV |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | III |
| Technologie de connexion | Crimp connection |
| Type de matériau de contact | turned |
| Nombre de contacts de puissance | 0 |
| Tension nominale (III/3) | 48 V |
| Section transversale du conducteur | 0.14 mm² ... 2.5 mm² |
| diamètre extérieur du câble | 3 mm ... 9.5 mm |
| Nombre de contacts de commande | 4 |
| Matériau porteur de contact | PC |
| matériau de surface de contact | Ag (alternatively Au) |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 26 ... 14 |
| Température ambiante (fonctionnement) | -40 °C ... 85 °C |
| Diamètre du fil, isolation comprise | 2.4 mm |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Longueur de dénudage du fil individuel | 8 mm (6 mm with 2.5 mm²) |
Description du produit
CEM HEAVYCON plug-in connector, female connection variant, 4-pole, for the connection of shielded conductors with a cable outer diameter of 3 ... 9.5mm. For the insert in the plastic module HC-M-02-EM
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
