HC-STA-B16PT-BWSC-LS-M25-ELCAL

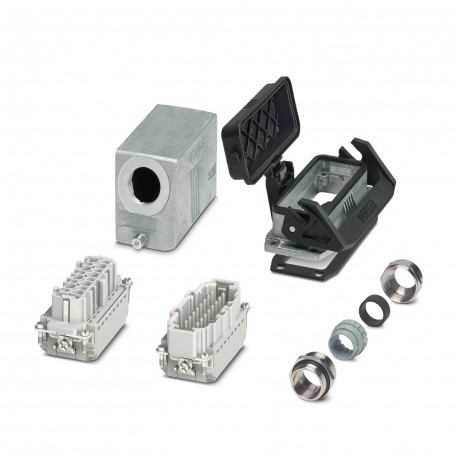

HC-STA-B16PT-BWSC-LS-M25-ELCAL 1416356 PHOENIX CONTACT Connector set
$0.00USD
3344 en stock
Spécifications clés
:0.14 mm² ... 2.5 mm² (with ferrule)
Taper:B16
Largeur:53 mm
Hauteur:90.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.14 mm² ... 2.5 mm² (with ferrule) | |
| Taper | B16 |
| Largeur | 53 mm |
| Hauteur | 90.5 mm |
| Longueur | 114 mm |
| Série | HC-B |
| Application | Standard |
| Type de logement | Complete housing |
| Type de verrouillage | Latch |
| Type de produit | Connector set |
| Sceau présent | yes |
| Note de l'assemblée | Coding also using the CP-HC (1686478) coding profiles. HC-B6../ HC-B10..for two coding profiles. HC-B16../ HC-B24..for four coding profiles. |
| Diamètre du trou | 4.5 mm |
| Type de montage | Screw mounting |
| Courant nominal | 16 A |
| Force d'impact | IK08 |
| Révision de l'article | 02 |
| Matériel de contact | Copper alloy |
| Matériau du logement | Die-cast aluminum, saltwater-resistant |
| Protective cover | yes |
| longueur de dénudage | 8 mm ... 10 mm |
| Méthode de connexion | Push-in connection |
| Profil de connexion | 16+PE |
| Degré de pollution | 3 |
| Dessin coté | |
| Nombre de positions | 16 |
| Tension de surtension nominale | 6 kV |
| Degré de protection | IP66 |
| Nombre de prises de câble | 1 |
| Catégorie de surtension | III |
| Technologie de connexion | Push-in connection |
| Tension nominale (III/3) | 500 V |
| matériau de verrouillage | PA |
| Section transversale du conducteur | 0.14 mm² ... 2.5 mm² (with ferrule) |
| diamètre extérieur du câble | 11 mm ... 17 mm |
| Matériau porteur de contact | PC |
| matériau de surface de contact | Ag |
| Matériau Couverture de protection | PA |
| Joint plat | NBR |
| Cycles d'insertion/retrait | ≥ 500 |
| Section de connexion AWG | 26 ... 14 |
| Joint profilé en matériau d'étanchéité | NBR |
| Width of the assembly cutout | 35 mm |
| Drill hole distance, vertical | 32 mm |
| Length of the assembly cutout | 86 mm |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C |
| Drill hole distance, horizontal | 103 mm |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
Description du produit
Set of plug-in connectors, number of poles: 16, material: Die-cast aluminum, seawater resistant, connection type: Push-in connection, connection section: AWG 26- 14
