HCC 4-CLT-NS35 SET

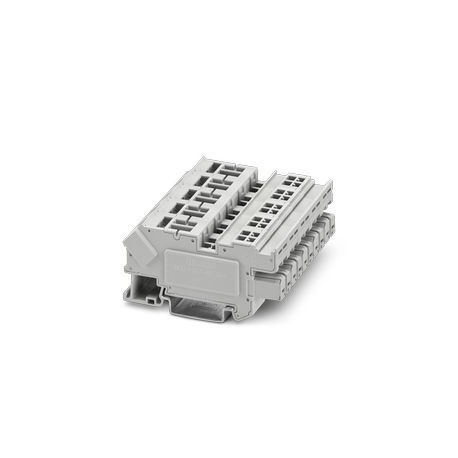

HCC 4-CLT-NS35 SET 1279180 PHOENIX CONTACT Surge Protection Base Element, For CLIXTRAB Surge Protection, Sui..
$113.73USD
122 en stock
Spécifications clés
:NS 35/15
note:The use of surge protection plugs reduces the load current of the terminal block (see technical data for CLT surge protection plugs).
Couleur:grey
Profondeur:35.3 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| NS 35/15 | |
| note | The use of surge protection plugs reduces the load current of the terminal block (see technical data for CLT surge protection plugs). |
| Couleur | grey |
| Profondeur | 35.3 mm |
| largeur | 72.6 mm |
| Résultat | Test passed |
| hauteur | 75.9 mm |
| Spectre | Electrical Life Check Category 1, Class B, Body Mounted |
| Niveau TSA | 0.964 (m/s²)²/Hz |
| Fréquence | f1= 5 Hz a f2= 150 Hz |
| Forme de choc | Semi-sinusoidal |
| Accélération | 0.58g |
| Nombre de poteaux | 10 |
| Type de produit | Feed-through clamp |
| Notes générales | for surge protection CLIXTRAB suitable for the HCC 4 series |
| Type de montage | NS 35/7.5 |
| Durée du choc | 30 ms |
| Tension nominale | 400 V |
| Instructions du test | X, Y, and Z axis |
| Spécifications de test | DIN EN 50155 (VDE 0115-200):2018-05 |
| Degré de pollution | 2 |
| matériau isolant | PA |
| Catégorie de surtension | Iii |
| Nombre de connexions | 10 |
| Dimensionnement de la tension d'impulsion | 4 kV |
| Durée du test par essieu | 5 h |
| Groupe de matériaux isolants | The |
| Connexion conforme aux normes | IEC 61984 |
| Température ambiante (montage) | -5 °C ... 70 °C |
| Nombre de connexions par forfait | 10 |
| Nombre de chocs par direction | 3 |
| Température ambiante (de fonctionnement) | -60 °C (for maximum operating temperature see derating curve) |
| Température ambiante (activation) | -5 °C ... 70 °C |
| Toxicité des fumées NFPA 130 (SMP 800C) | Exceeded |
| insert en matériau d'isolation statique froide | -60 °C |
| Température ambiante (stockage/transport) | -25 °C ... 60 °C (for short duration, no longer than 24 h, -60 °C °C to +70 °C) |
| Classe de combustibilité selon la norme UL 94 | V0 |
| Humidité admissible (stockage/transport) | 30 % ... 70 % |
| Inflammabilité de surface NFPA 130 (ASTM E 162) | Exceeded |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Densité optique spécifique des fumées NFPA 130 (ASTM E 662) | Exceeded |
| Indice de température relative des matériaux isolants (électrique, UL 746 B) | 130 °C |
Description du produit
CLIXTRAB surge protection base element, for surge protection suitable for the HCC 4 series, rated voltage: 400 V, mounting type: NS 35/7.5, NS 35/15, colour: grey
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
