En stock Produit phare
HDFK 50-VP/Z-IB/IB

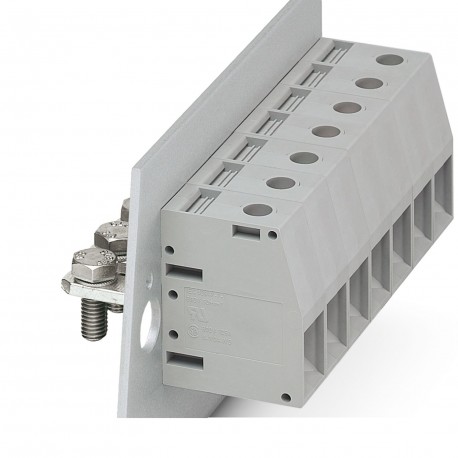

HDFK 50-VP/Z-IB/IB 1864587 PHOENIX CONTACT Panel feed-through terminal block
$0.00USD
4626 en stock
Spécifications clés
:• Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data.
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:18.8 mm
Largeur [w]:18.8 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • Observe the technical data provided here and refer to the documents listed under “Downloads”. The download area contains important information, such as installation notes, technical drawings, and 3D data. | |
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 18.8 mm |
| Largeur [w] | 18.8 mm |
| Longueur [l] | 78.4 mm |
| Application | Metal wall 4.5 mm ... 6.0 mm |
| Hauteur [h3] | 54 mm |
| Consignes de sécurité | • Only electrically qualified personnel may install and operate the product.To recognize and prevent danger, the qualified personnel must be familiar with the basics of electrical engineering. |
| Type de produit | Panel feed-through terminal block |
| Spécification | IEC 60947-7-1:2002-07 |
| Famille de produits | HDFK 50-VP |
| Couleur (Logement) | gray (7042) |
| Révision de l'article | 02 |
| Système de connecteurs | HDFK 50 |
| Matériel de contact | Cu alloy |
| longueur de dénudage | 24 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 6 Nm ... 8 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 150 A |
| Tension nominale UN | 690 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 1 |
| Nombre de potentiels | 1 |
| Section nominale | 50 mm² |
| Nombre de connexions | 2 |
| Tension nominale (III/3) | 690 V |
| caractéristiques de surface | tin-plated |
| Groupe de matériaux isolants | I |
| jauge cylindrique interne | B10 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (III/3) | 8 kV |
| Section transversale du conducteur rigide | 16 mm² ... 50 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (Depending on the current carrying capacity/derating curve) |
| Section transversale du conducteur flexible | 16 mm² ... 50 mm² |
| Tension d'isolation nominale (III/3) | 690 V |
| ligne de fuite minimale (III/3) | 8 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| 2 conducteurs de même section, solides | 6 mm² ... 16 mm² |
| 2 conducteurs de même section, flexibles | 10 mm² ... 16 mm² |
| valeur de dégagement minimale - champ non homogène (III/3) | 8 mm |
| Sens de connexion du conducteur par rapport au sens de la prise | 0 ° |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 10 mm² ... 50 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 10 mm² ... 50 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 6 mm² ... 16 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 6 mm² ... 10 mm² |
Description du produit
Terminal block, connection type: Screw connection with traction capsule, Terminal connection, number of poles: 1, charging current: 150 A, cross-section: 16 mm² - 50 mm², conductor connection directio
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
