IB IL 24 DO 8/HD-ECO

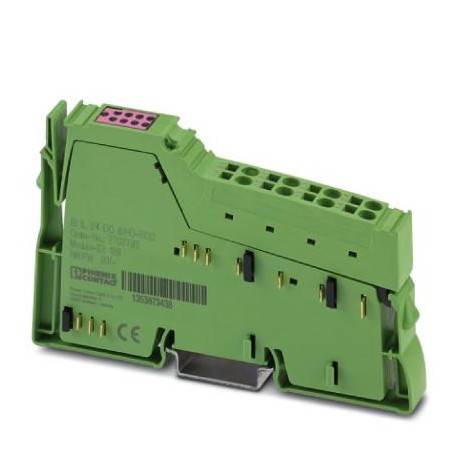

IB IL 24 DO 8/HD-ECO 2702793 PHOENIX CONTACT Inline terminal
$0.00USD
3509 en stock
Spécifications clés
GTIN:4055626355030
Clé de commande:2702793
page du catalogue:Page 141 (C-6-2017)
Profondeur (Remarque):71.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626355030 |
| Clé de commande | 2702793 |
| page du catalogue | Page 141 (C-6-2017) |
| Profondeur (Remarque) | 71.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 12.2 mm |
| (Interfaces) | 0 A |
| Hauteur (Remarque) | 119.8 mm |
| Pays d'origine | DE (Germany) |
| (Sorties numériques) | 24 V supply (I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| numéro de tarif douanier | 85389099 |
| Désignation (Générale) | Inline local bus |
| Désignation (Interfaces) | Segment circuit supply (US) |
| Nombre de canaux (Général) | 2 |
| Dessin coté (Remarque) | |
| Méthode de connexion (Générale) | Inline data jumper |
| Tension d'alimentation (Interfaces) | 24 V DC (via voltage jumper) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Poids net (Données de connexion) | 85.28 g |
| Vitesse de transmission (Général) | 500 kbps |
| Consommation électrique (Interfaces) | max. 0.62 W |
| Section de test (Sorties numériques) | 7.5 V supply (bus logics)/24 V supply (I/O) 500 V AC 50 Hz 1 min. |
| Type de montage (Données de connexion) | DIN rail |
| Nom de la sortie (Potentiels en ligne) | Digital outputs |
| Consommation de courant (interfaces) | max. 4 A |
| Désignation (Conditions ambiantes) | Inline connector |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension d'alimentation (Interfaces) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Tension de sortie (potentiels en ligne) | 24 V DC (US- 1 V) |
| Poids par pièce (emballage exclu) | 85.280 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Méthode de connexion (potentiels en ligne) | Spring-cage connection |
| Nombre de sorties (potentiels en ligne) | 8 |
| Longueur de dénudage (conditions ambiantes) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Spring-cage connection |
| Messages de diagnostic (Données de connexion) | Short-circuit / overload of the digital outputs Error message in the diagnostic code (bus) and display (2 Hz) via the LED (D) on the module |
| Charge nominale, lampe (potentiels en ligne) | 12 W |
| Type de protection (potentiels en ligne) | Overload protection, short-circuit protection of outputs |
| Charge nominale, ohmique (potentiels en ligne) | 12 W (48 Ω) |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Technologie de connexion (potentiels en ligne) | 1-wire |
| Tension de sortie nominale (potentiels en ligne) | 24 V DC |
| Charge nominale, inductive (potentiels en ligne) | 12 VA (1.2 H, 50 Ω) |
| Température ambiante (fonctionnement) (Dimensions) | 0 °C ... 55 °C |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Note sur les spécifications de poids (Données de connexion) | with connector |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Section du conducteur AWG max. (conditions ambiantes) | 16 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 28 |
| Courant de sortie maximal par module (potentiels en ligne) | 4 A |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Courant de sortie maximal par canal (potentiels en ligne) | 500 mA |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.08 mm² |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.08 mm² |
Description du produit
Inline, Digital output module, Digital outputs:8, 24 VDC, connection technology:1 conductor, transmission speed on the local bus:500 kBit/s, protection index: IP20, Inline connector included
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
