En stock Produit phare
IB IL 24 SDO 8-PAC

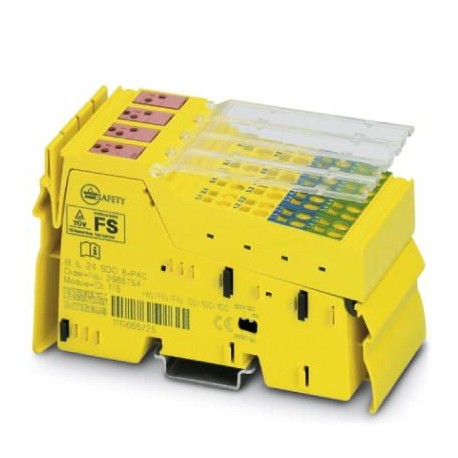

IB IL 24 SDO 8-PAC 2985754 PHOENIX CONTACT Safety module
$0.00USD
3022 en stock
Spécifications clés
GTIN:4046356131636
Note:Made to Order (non-returnable)
Clé de commande:2985754
page du catalogue:Page 107 (AX-2009)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356131636 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2985754 |
| page du catalogue | Page 107 (AX-2009) |
| Profondeur (Remarque) | 71.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 48.8 mm |
| Hauteur (Remarque) | 119.8 mm |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Segment circuit supply (US) |
| Nom de sortie (Interfaces) | Digital outputs |
| Tension d'alimentation (Général) | 24 V (see safety data) |
| Note sur les dimensions (Note) | Housing dimensions |
| Tension de sortie (Interfaces) | 24 V DC (US- 1 V) |
| Consommation de courant (général) | max. 230 mA (see safety data) |
| Méthode de connexion (Interfaces) | Spring-cage connection |
| Nombre de sorties (interfaces) | 8 |
| Charge nominale, lampe (Interfaces) | see safety data |
| Type de protection (Interfaces) | Overload protection, short-circuit protection of outputs |
| Désignation (Conditions ambiantes) | Inline local bus |
| Charge nominale, ohmique (Interfaces) | see safety data |
| Tension d'alimentation (sorties numériques) | 24 V DC (via voltage jumper) |
| Degré de protection (Dimensions) | IP20 |
| Technologie de connexion (interfaces) | 2, 3, 4-wire |
| Tension de sortie nominale (Interfaces) | 24 V DC |
| Charge nominale, inductive (Interfaces) | see safety data |
| Classe de protection (potentiels en ligne) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Poids par pièce (emballage exclu) | 217.910 g |
| Pression d'air (fonctionnement) (Dimensions) | 80 hPa ... 108 kPa (up to 3000 m above sea level) |
| Méthode de connexion (conditions ambiantes) | Inline data jumper |
| Plage de tension d'alimentation (sorties numériques) | 19.2 V DC ... 30 V DC |
| Vitesse de transmission (conditions ambiantes) | 500 kbps / 2 Mbps |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C |
| Pression d'air (stockage/transport) (Dimensions) | 66 hPa ... 108 kPa (up to 3000 m above sea level) |
| Courant de sortie maximal par groupe (interfaces) | 3 A |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Courant de sortie maximal par module (interfaces) | 3 A |
| Courant de sortie maximal par canal (interfaces) | 2 A |
| Poids net (Alimentation pour l'électronique du module) | 217.91 g |
| Type de montage (Alimentation pour l'électronique du module) | DIN rail |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 70 °C |
| Raccordement conforme à la norme (potentiels en ligne) | CUL |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 85 % (Take suitable measures against increased air humidity within the permitted temperature range.) |
| Messages de diagnostic (Alimentation électrique du module électronique) | Short-circuit / overload of the digital outputs Error message in diagnostics code (bus) and display by means of the LED on the motor |
| Courant de sortie maximal par module / bornier (interfaces) | 3 A |
| Note sur les spécifications de poids (Alimentation pour l'électronique du module) | with connectors |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
