En stock Produit phare
IB IL AI 4/EF-PAC

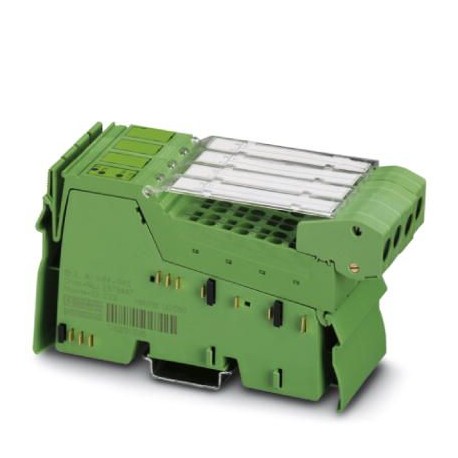

IB IL AI 4/EF-PAC 2878447 PHOENIX CONTACT Inline terminal
$0.00USD
3650 en stock
Spécifications clés
GTIN:4017918996376
Clé de commande:2878447
page du catalogue:Page 160 (C-6-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918996376 |
| Clé de commande | 2878447 |
| page du catalogue | Page 160 (C-6-2017) |
| Unité d'emballage | 1 pc |
| (Interfaces) | max. 200 mA |
| (Entrées analogiques) | I/O / functional earth ground 500 V AC 50 Hz 1 min. |
| Pays d'origine | DE (Germany) |
| (Potentiels en ligne) | -10 V ... 10 V |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Inline local bus |
| Désignation (Interfaces) | Main circuit supply (UM) |
| Méthode de connexion (Générale) | Inline data jumper |
| Profondeur (Données commerciales clés) | 71.5 mm |
| Tension d'alimentation (Interfaces) | 24 V DC (via voltage jumper) |
| Largeur (Données commerciales clés) | 48.8 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 135 mm |
| Section de test (entrées analogiques) | 5 V supply, incoming remote bus/7.5 V supply (bus logics) 500 V AC 50 Hz 1 min. |
| Vitesse de transmission (Général) | 500 kbps |
| Nom de l'entrée (Potentiels en ligne) | Analog inputs |
| Physique de la transmission (Généralités) | Copper |
| Poids net (conditions ambiantes) | 210 g |
| Consommation de courant (interfaces) | 0 A |
| Formats de données (potentiels en ligne) | IB IL, IB ST, standardized representation, S7 compatible |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension d'alimentation (Interfaces) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Type de montage (conditions ambiantes) | DIN rail |
| Résolution A/D (potentiels en ligne) | 16 bit |
| Mode de fonctionnement (conditions ambiantes) | Process data mode with 5 words/1 word PCP |
| Nombre d'entrées (potentiels en ligne) | 4 |
| Poids par pièce (emballage exclu) | 210.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Méthode de connexion (potentiels en ligne) | Inline shield connector |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Type de protection (potentiels en ligne) | Transient protection |
| Temps de conversion A/D (potentiels en ligne) | max. 10 µs |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Signal d'entrée actuel (potentiels en ligne) | 0 mA ... 20 mA |
| Signal d'entrée de tension (potentiels en ligne) | 0 V ... 5 V |
| Technologie de connexion (potentiels en ligne) | 2, 3, 4-wire |
| Dessin dimensionnel (Données commerciales clés) | |
| Fréquence limite (3 dB) (Potentiels en ligne) | 500 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C |
| Description de l'entrée (potentiels en ligne) | Differential input, including sensor supply (24 V DC) |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Résolution de la valeur mesurée (potentiels en ligne) | 16 bits (15 bits + sign bit) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Courant d'entrée de résistance (potentiels en ligne) | approx. 110 Ω |
| Note sur les spécifications de poids (conditions ambiantes) | with connectors |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Résistance d'entrée de la tension d'entrée (potentiels en ligne) | 300 kΩ |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Raccordement conforme à la norme (isolation électrique) | CUL |
| Note concernant la technologie de connexion (potentiels en ligne) | shielded |
Description du produit
Inline, Analog Input Module, Analog Inputs: 4, 0 V ... 5 V, -5 V ... 5 V, 0 V ... 10 V, -10 V ... 10 V, 0 mA... 20 mA, 4 mA... 20 mA, -20 mA... 20 mA, connection technology: 2, 3, 4 conductors, transm
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
