En stock Produit phare
IB IL CNT-XC-PAC

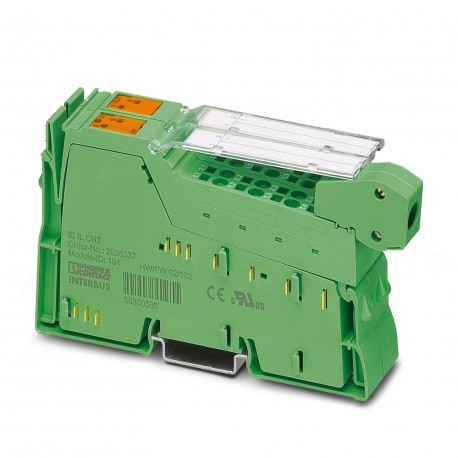

IB IL CNT-XC-PAC 2702134 PHOENIX CONTACT Inline function terminal
$0.00USD
3046 en stock
Spécifications clés
:30 V DC (maximum)
Taper:modular
Profondeur:71.5 mm
Largeur:24.4 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 30 V DC (maximum) | |
| Taper | modular |
| Profondeur | 71.5 mm |
| Largeur | 24.4 mm |
| Hauteur | 135 mm |
| Nom de l'entrée | Counter input for 24 V signals |
| Désignation | Power supply for sensors |
| Nom de sortie | Switching output |
| Consommation de courant | max. 50 mA |
| Type de produit | I/O component |
| Code d'identification (hexadécimal) | BF |
| Courant d'entrée | typ. 5 mA |
| Tension d'entrée | 24 V DC (Nominal voltage) |
| Type de montage | DIN rail mounting |
| Code d'identification (déc.) | 191 |
| Mode de fonctionnement | Event counting, frequency/time measurement |
| Courant de sortie | max. 0.5 A (Nominal current) |
| Tension de sortie | 24 V DC (Nominal voltage) |
| Famille de produits | Inline |
| Tension d'alimentation | 7.5 V DC (via voltage jumper) |
| Nom de la connexion | Inline connector |
| Fréquence d'entrée | max. 100 kHz |
| Longueur du registre | 4 Byte |
| Révision de l'article | 01 |
| Résistance d'entrée | approx. 5.7 kΩ |
| Nombre d'entrées | 1 (only one counter input can be used, either for 24 V or for 5 V signals) |
| Classe de protection | III (IEC 61140, EN 61140, VDE 0140-1) |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Inline data jumper |
| Code de longueur (déc) | 02 |
| Code de longueur (hexadécimal) | 02 |
| Nombre de sorties | 1 |
| Consommation d'énergie | max. 0.375 W (at UL) |
| Étendue de la prestation | including Inline connectors and marking fields |
| Zone d'adresse de saisie | 4 Byte |
| Charge nominale, lampe | max. 12 W |
| circuit de protection | Short-circuit protection; Yes, short-circuit-proof (automatically switched on again) |
| propriétés spéciales | Extreme conditions version |
| vitesse de transmission | 500 kbps |
| Dessin coté | |
| Charge nominale, ohmique | max. 12 W (48 Ω) |
| Note sur l'application | Only for industrial use |
| Zone d'adresse de sortie | 4 Byte |
| Degré de protection | IP20 |
| Messages de diagnostic | Sensor supply short-circuit |
| Nombre d'interfaces | 2 |
| Canal de données de traitement | 32 bit |
| Physique de la transmission | Copper |
| Technologie de connexion | 2-, 3-conductor |
| Coupure en cas de surintensité | min. 0.7 A |
| Charge nominale, inductive | max. 12 VA (1.2 H, 48 Ω) |
| Données des paramètres requis | 1 Byte |
| Pression d'air (fonctionnement) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Section transversale du conducteur AWG | 28 ... 16 |
| Données de configuration requises | 5 Byte |
| Section transversale du conducteur rigide | 0.08 mm² ... 1.5 mm² |
| Section transversale du conducteur, rigide | 0.08 mm² ... 1.5 mm² |
| Plage de tension d'entrée signal « 0 » | 0 V DC ... 5 V DC |
| Plage de tension d'entrée signal « 1 » | 15 V DC ... 30 V DC |
| Température ambiante (fonctionnement) | -25 °C ... 55 °C (Standard) |
| Pression d'air (stockage/transport) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Comportement avec surcharge inductive | Output can be destroyed |
| Section transversale du conducteur flexible | 0.08 mm² ... 1.5 mm² |
| Humidité admissible (fonctionnement) | 10 % ... 95 % (non-condensing) |
| Section transversale du conducteur, flexible | 0.08 mm² ... 1.5 mm² |
| Comportement en cas de surcharge de la lampe | Auto restart after eliminating the overload |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Comportement en cas de surcharge ohmique | Auto restart after eliminating the overload |
| Humidité admissible (stockage/transport) | 10 % ... 95 % (non-condensing) |
| résistance à la tension inverse aux impulsions courtes | Reverse voltage proof |
| Tension de test : alimentation 24 V (E/S) / masse fonctionnelle | 500 V AC, 50 Hz, 1 min. |
| Tension de test : alimentation 7,5 V (logique de bus) / alimentation 24 V (E/S) | 500 V AC, 50 Hz, 1 min. |
| Tension de test : alimentation 7,5 V (logique de bus)/masse fonctionnelle | 500 V AC, 50 Hz, 1 min. |
Description du produit
Inline counter module in the variant for extreme conditions, complete with accessories (connectors and marking surfaces), 1 meter input, 1 control input, 1 output, 24 VDC, 500 mA, 3-wire connection te
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
