IB IL DALI/MM-PAC

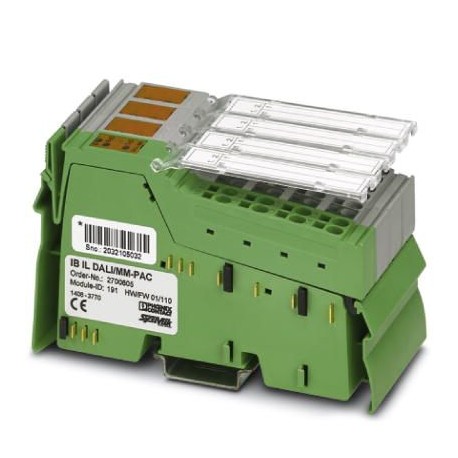

IB IL DALI/MM-PAC 2700605 PHOENIX CONTACT Inline function terminal
$0.00USD
4641 en stock
Spécifications clés
GTIN:4046356987103
Clé de commande:2700605
page du catalogue:Page 175 (C-6-2017)
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356987103 |
| Clé de commande | 2700605 |
| page du catalogue | Page 175 (C-6-2017) |
| Unité d'emballage | 1 pc |
| Pays d'origine | DE (Germany) |
| (Potentiels en ligne) | 24 V supply (I/O)/DALI bus (routine test) 1200 V AC 50 Hz 1 min. |
| numéro de tarif douanier | 85389091 |
| Désignation (Générale) | Main circuit supply (UM) |
| Poids net (interfaces) | 180 g |
| Tension d'alimentation (Général) | 24 V DC (via voltage jumper) |
| Type de montage (interfaces) | DIN rail |
| Profondeur (Données commerciales clés) | 71.5 mm |
| Consommation électrique (Général) | 3.5 W (The amount of power dissipation is heavily dependent on the bus activity, which is only influenced by the terminal itself to a limited extent. The maximum power dissipation is reached when other devices occupy the DALI bus with minimum pauses and the terminal itself does not transmit, and at the same time the DALI current of 220 mA is used in full.) |
| Largeur (Données commerciales clés) | 48.8 mm |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Taille (Données commerciales clés) | 119.8 mm |
| Consommation de courant (général) | max. 230 mA |
| Désignation (Données de connexion) | DALI |
| Plage de tension d'alimentation (Général) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Désignation (Conditions ambiantes) | Inline connector |
| Tension d'alimentation (Données de connexion) | typ. 15 V DC (Bus voltage) |
| Section de test (Potentiels en ligne) | 7.5 V supply (bus logic)/24 V supply (I/O) and functional earth ground (FE) 500 V AC 50 Hz 1 min. |
| Degré de protection (Dimensions) | IP20 |
| Messages de diagnostic (Interfaces) | Yes No I/O error; DALI-specific error at application level |
| Méthode de connexion (Données de connexion) | Inline connector |
| Vitesse de transmission (Données de connexion) | 1200 bps |
| Type de protection (Données de connexion) | Bus protected up to 250 V AC, maximum |
| Poids par pièce (emballage exclu) | 180.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 80 kPa ... 106 kPa (up to 2000 m above sea level) |
| Longueur de dénudage (conditions ambiantes) | 8 mm |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Méthode de connexion (conditions ambiantes) | Spring-cage connection |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Note sur les dimensions (Données commerciales clés) | Housing dimensions |
| Dessin dimensionnel (Données commerciales clés) | |
| Note sur les spécifications de poids (interfaces) | with connectors |
| Capacité de transport actuelle (Données de connexion) | max. 220 mA (Bus load) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Courant de sortie en cas de court-circuit (Données de connexion) | max. 250 mA |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Section du conducteur AWG max. (conditions ambiantes) | 16 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 24 |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 1.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.2 mm² |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.08 mm² |
Description du produit
Inline, DALI Master, Suitable for Multi Master, integrated DALI network unit, safe galvanic separation, transmission rate on local bus: 500 kBit/s, protection rating: IP20, including inline connectors
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
