IB IL RTD 4/PT1000-ECO

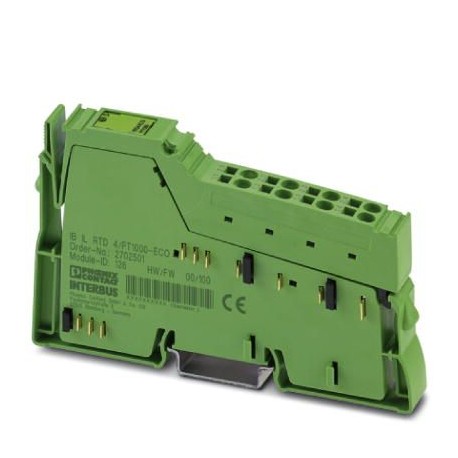

IB IL RTD 4/PT1000-ECO 2702501 PHOENIX CONTACT Inline terminal
$0.00USD
4401 en stock
Spécifications clés
GTIN:4055626206035
Clé de commande:2702501
page du catalogue:Page 143 (C-6-2017)
Profondeur (Remarque):71.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626206035 |
| Clé de commande | 2702501 |
| page du catalogue | Page 143 (C-6-2017) |
| Profondeur (Remarque) | 71.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 12.2 mm |
| (Interfaces) | max. 14 mA |
| Hauteur (Remarque) | 119.8 mm |
| (Entrées analogiques) | Functional earth ground 500 V AC 50 Hz 1 min. |
| Pays d'origine | DE (Germany) |
| (Potentiels en ligne) | Transient protection |
| numéro de tarif douanier | 85389091 |
| (Conditions ambiantes) | Checksum error I/O error message sent to the bus coupler |
| Désignation (Générale) | Inline local bus |
| Désignation (Interfaces) | Supply of analog modules (UANA) |
| Nombre de canaux (Général) | 2 |
| Dessin coté (Remarque) | |
| Méthode de connexion (Générale) | Inline data jumper |
| Tension d'alimentation (Interfaces) | 24 V DC (via voltage jumper) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Section de test (entrées analogiques) | Bus logic (local bus, communications power) 500 V AC 50 Hz 1 min. |
| Vitesse de transmission (Général) | 500 kbps |
| Nom de l'entrée (Potentiels en ligne) | Analog RTD inputs |
| Consommation électrique (Interfaces) | typ. 0.67 W |
| Poids net (conditions ambiantes) | 83.5 g |
| Consommation de courant (interfaces) | typ. 7.3 mA |
| Formats de données (potentiels en ligne) | Standardized representation |
| Filtre d'entrée (potentiels en ligne) | Digital filter |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension d'alimentation (Interfaces) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Type de montage (conditions ambiantes) | DIN rail |
| Résolution A/D (potentiels en ligne) | 24 bit |
| Nombre d'entrées (potentiels en ligne) | 4 (Pt 1000) |
| Poids par pièce (emballage exclu) | 83.500 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Méthode de connexion (potentiels en ligne) | Inline connector |
| Temps de filtrage d'entrée (potentiels en ligne) | 120 ms (per channel) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Type de protection (potentiels en ligne) | Overload protection |
| Temps de conversion A/D (potentiels en ligne) | typ. 120 ms |
| Mise à jour des données de processus (potentiels en ligne) | < 10 ms |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Technologie de connexion (potentiels en ligne) | 2-wire |
| Messages de diagnostic (Conditions ambiantes) | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Température ambiante (fonctionnement) (Dimensions) | 0 °C ... 55 °C |
| Description de l'entrée (potentiels en ligne) | Input for resistive temperature sensors |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Note sur les spécifications de poids (conditions ambiantes) | with connector |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (according to DIN EN 61131-2) |
| Types de capteurs (RTD) utilisables (potentiels en ligne) | Pt 1000 (IEC 60751/EN 60751) |
| Valeur nominale des sources de courant (potentiels en ligne) | 210 µA (pulsed current, the data is valid during the sampling phase) |
| Note concernant la technologie de connexion (potentiels en ligne) | shielded |
Description du produit
Inline, Temperature recording module, Analog RTD inputs: 4 (Pt1000), connection technology: 2 conductors, transmission speed on the local bus: 500 kBit/s, protection index: IP20, Inline connector incl
