IB IL TEMP 2 UTH-XC-PAC

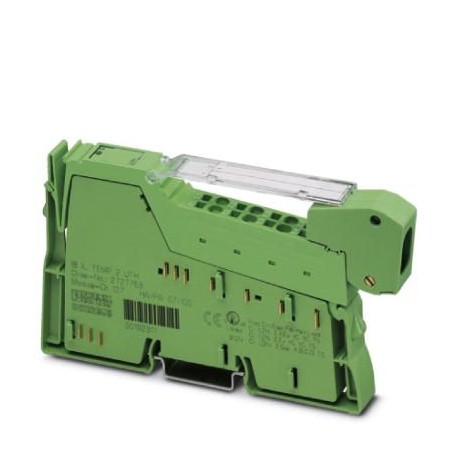

IB IL TEMP 2 UTH-XC-PAC 2701216 PHOENIX CONTACT Inline terminal
$0.00USD
4422 en stock
Spécifications clés
GTIN:4046356727846
Clé de commande:2701216
page du catalogue:Page 164 (C-6-2017)
Profondeur (Remarque):71.5 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356727846 |
| Clé de commande | 2701216 |
| page du catalogue | Page 164 (C-6-2017) |
| Profondeur (Remarque) | 71.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 12.2 mm |
| (Dimensions) | -40 °C ... 70 °C (Extended, see section “Tested successfully: use under extreme ambient conditions” in the data sheet.) |
| (Interfaces) | max. 18 mA |
| Hauteur (Remarque) | 136.8 mm |
| (Entrées analogiques) | 24 V analog supply (analog I/O) / functional earth ground 500 V AC 50 Hz 1 min. |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85389091 |
| (Conditions ambiantes) | User error Error message in the process data |
| Désignation (Générale) | Inline local bus |
| Désignation (Interfaces) | Supply of analog modules (UANA) |
| Nombre de canaux (Général) | 2 |
| Note sur les dimensions (Note) | Housing dimensions |
| Dessin coté (Remarque) | |
| Méthode de connexion (Générale) | Inline data jumper |
| Tension d'alimentation (Interfaces) | 24 V DC (via voltage jumper) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Section de test (entrées analogiques) | 7.5 V supply (bus logics)/24 V analog supply (analog I/O) 500 V AC 50 Hz 1 min. |
| Vitesse de transmission (Général) | 500 kbps |
| Nom de l'entrée (Potentiels en ligne) | Analog UTH inputs |
| Consommation électrique (Interfaces) | typ. 587 mW |
| Poids net (conditions ambiantes) | 105 g |
| Consommation de courant (interfaces) | typ. 11 mA |
| Degré de protection (Dimensions) | IP20 |
| Plage de tension d'alimentation (Interfaces) | 19.2 V DC ... 30 V DC (including all tolerances, including ripple) |
| Type de montage (conditions ambiantes) | DIN rail |
| Mode de fonctionnement (conditions ambiantes) | Process data operation with 2 words |
| Nombre d'entrées (potentiels en ligne) | 2 (Thermocouples or linear voltage) |
| Poids par pièce (emballage exclu) | 105.000 g |
| Pression d'air (fonctionnement) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Méthode de connexion (potentiels en ligne) | Inline connector |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Type de protection (potentiels en ligne) | Surge protection (TC channels) |
| Temps de conversion A/D (potentiels en ligne) | typ. 120 µs (per channel) |
| Principe de mesure (potentiels en ligne) | Successive approximation |
| Mise à jour des données de processus (potentiels en ligne) | max. 30 ms (For both channels) |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Technologie de connexion (potentiels en ligne) | 2-wire |
| Messages de diagnostic (Conditions ambiantes) | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C (Standard) |
| Description de l'entrée (potentiels en ligne) | Inputs for thermocouples or linear voltage |
| Pression d'air (stockage/transport) (Dimensions) | 70 kPa ... 106 kPa (up to 3000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Représentation de la valeur mesurée (potentiels en ligne) | 16 bits (15 bits + sign bit) |
| Note sur les spécifications de poids (conditions ambiantes) | with connector |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Types de capteurs utilisables (TC) (Potentiels en ligne) | U, T, L, J, E, K, N, S, R, B, C, W, HK |
| Raccordement conforme à la norme (isolation électrique) | CUL |
| Note concernant la technologie de connexion (potentiels en ligne) | Shielded compensating line for TC with encapsulated sensors |
Description du produit
Inline, Temperature recording module, Analogue UTH inputs: 2 (Thermocouples or linear voltage), Connection technology: 2 conductors, transmission rate on local bus: 500 kBit/s, Variant Extreme Conditi
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
