En stock Produit phare
IB ST 24 AI 4/BP

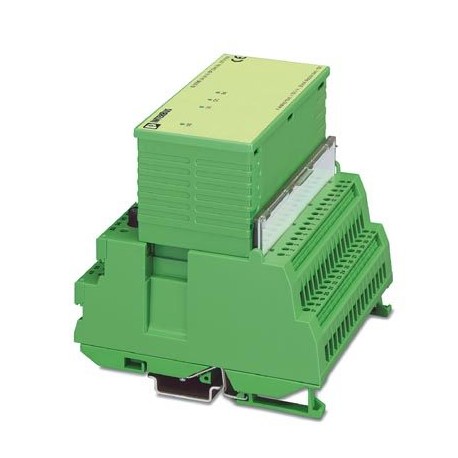

IB ST 24 AI 4/BP 2751564 PHOENIX CONTACT I/O module
$0.00USD
4501 en stock
Spécifications clés
GTIN:4017918120177
Note:Made to Order (non-returnable)
Clé de commande:2751564
page du catalogue:Page 250 (C-8-2013)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918120177 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2751564 |
| page du catalogue | Page 250 (C-8-2013) |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 118 mm |
| (Interfaces) | 120 mA (from the ST local bus) |
| Hauteur (Remarque) | 117 mm |
| Longueur (Remarque) | 116 mm |
| (Alimentation électrique) | I/O voltage/Ground conductor 500 V AC 50 Hz 1 min. |
| Poids (Entrées) | 600 g |
| numéro de tarif douanier | 85389091 |
| Interface (Dimensions) | ST local bus |
| Type de montage (Entrées) | DIN rail |
| Tension d'E/S (Interfaces) | ± 24 V DC 5 % (ripple) |
| Section de test (Alimentation électrique) | Bus/Inputs 500 V AC 50 Hz 1 min. |
| Méthode de connexion (Dimensions) | ST local bus connector |
| Plage de tension d'E/S (Interfaces) | 18.5 V DC ... 30.2 V DC |
| Vitesse de transmission (Dimensions) | 500 kbps |
| Physique de la transmission (Dimensions) | Copper |
| Puissance de communication UL (Interfaces) | 9 V DC (from the ST local bus) |
| Poids par pièce (emballage exclu) | 600.000 g |
| Consommation de courant maximale (interfaces) | 125 mA (without passive sensors) |
| Nombre de canaux (isolation électrique) | 4 |
| Limite d'erreur de base (isolation électrique) | 0.12 % |
| Consommation de courant typique (interfaces) | 65 mA (without passive sensors) |
| Temps de conversion A/D (isolation électrique) | 10 µs (per channel) |
| Connection in acc. with standard (General) | CUL |
| Principe de mesure (isolation électrique) | Successive approximation |
| Mise à jour des données de processus (isolation électrique) | 1 ms (per channel/4 ms all channels) |
| Signal d'entrée actuel (isolation électrique) | 4 mA ... 20 mA |
| Signal d'entrée de tension (isolation électrique) | -10 V ... 10 V |
| Technologie de connexion (isolation électrique) | 2, 3, 4-wire |
| Fréquence limite (3 dB) (isolation électrique) | 123.7 Hz (2-wire, 3-wire: 61.8 Hz) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Diagnostic de rupture de fil (isolation électrique) | Yes, diagnostic bit |
| Résolution de la valeur mesurée (isolation électrique) | 11 bits |
| Quantification du courant d'entrée (isolation électrique) | 7.81 µA |
| Quantification de la tension d'entrée (isolation électrique) | 4.88 mV |
| Représentation de la valeur mesurée (isolation électrique) | 16 bit two's complement |
| Courant d'entrée de résistance (isolation électrique) | 50 Ω |
| Note sur le nombre de canaux (isolation électrique) | differential inputs, voltage or current |
| Consommation électrique maximale du bus local (interfaces) | 150 mA (from the ST local bus) |
| Résistance d'entrée de la tension d'entrée (isolation électrique) | > 200 kΩ |
| Surveillance des valeurs mesurées par l'automate programmable (isolation électrique) | Both channels simultaneously |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
