En stock Produit phare
IB ST ZF 24 BAI 8/EF

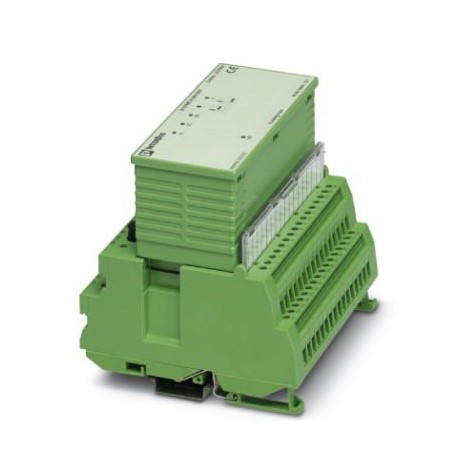

IB ST ZF 24 BAI 8/EF 2701957 PHOENIX CONTACT I/O module
$0.00USD
4414 en stock
Spécifications clés
GTIN:4046356895767
Clé de commande:2701957
Profondeur (Remarque):117 mm
Unité d'emballage:1 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356895767 |
| Clé de commande | 2701957 |
| Profondeur (Remarque) | 117 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 118 mm |
| (Interfaces) | max. 80 mA |
| Hauteur (Remarque) | 116 mm |
| (Entrées analogiques) | I/O voltage/Ground conductor 500 V AC 50 Hz 1 min. |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85389091 |
| (Conditions ambiantes) | I/O supply failure I/O error message sent to the bus coupler |
| Désignation (Générale) | ST local bus |
| Désignation (Interfaces) | Communications power |
| Nombre de canaux (Général) | 2 |
| Méthode de connexion (Générale) | ST local bus connector |
| Tension d'alimentation (Interfaces) | 9 V DC (from the ST local bus) |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Section de test (entrées analogiques) | Bus/Inputs 500 V AC 50 Hz 1 min. |
| Vitesse de transmission (Général) | 500 kbps |
| Méthode de connexion (Interfaces) | ST local bus connector |
| Consommation électrique (Interfaces) | typ. 0.5 W |
| Physique de la transmission (Généralités) | Copper |
| Poids net (conditions ambiantes) | 570.2 g |
| Consommation de courant (interfaces) | typ. 54 mA |
| Degré de protection (Dimensions) | IP20 |
| Type de montage (conditions ambiantes) | DIN rail |
| Mode de fonctionnement (conditions ambiantes) | Process data mode with 4 words |
| Poids par pièce (emballage exclu) | 570.200 g |
| Pression d'air (fonctionnement) (Dimensions) | 80 kPa ... 106 kPa (up to 2000 m above sea level) |
| (Alimentation pour l'électronique du module) | 0 mA ... 100 mA (peak) |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Classe de protection (isolation électrique) | III, IEC 61140, EN 61140, VDE 0140-1 |
| Messages de diagnostic (Conditions ambiantes) | Failure of the internal I/O supply I/O error message sent to the bus coupler |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 55 °C |
| Pression d'air (stockage/transport) (Dimensions) | 80 kPa ... 106 kPa (up to 2000 m above sea level) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Nom de l'entrée (Alimentation pour l'électronique du module) | Analog inputs |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 70 °C |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Nombre d'entrées (Alimentation pour l'électronique du module) | 8 (Current inputs) |
| Temps de conversion A/D (Alimentation pour l'électronique du module) | max. 10 µs (per channel) |
| Principe de mesure (Alimentation électrique pour l'électronique du module) | Successive approximation |
| Signal d'entrée actuel (Alimentation pour l'électronique du module) | 4 mA ... 20 mA |
| Signal d'entrée de tension (Alimentation pour l'électronique du module) | 0 V ... 10 V |
| Technologie de connexion (Alimentation pour l'électronique du module) | 2, 3-conductor |
| Représentation de la valeur mesurée (Alimentation pour l'électronique du module) | 8 bit straight binary (default) or 12 bit two’s complement (can be parameterized) |
| Courant d'entrée de résistance (Alimentation pour l'électronique du module) | 77 Ω |
| Résistance d'entrée de la tension d'entrée (Alimentation pour l'électronique du module) | 150 kΩ |
Description du produit
INTERBUS-ST analogue input module, 8 inputs, 0-5 V, 0-10 V, 0-25 V, 0-50 V, 0-20 mA, 4-20 mA, 0-40 mA, 0-60 mA, IP20 protection degree, consisting of: part of spring-loaded terminals and modular elect
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
