ICS25-B122X98-V-7035

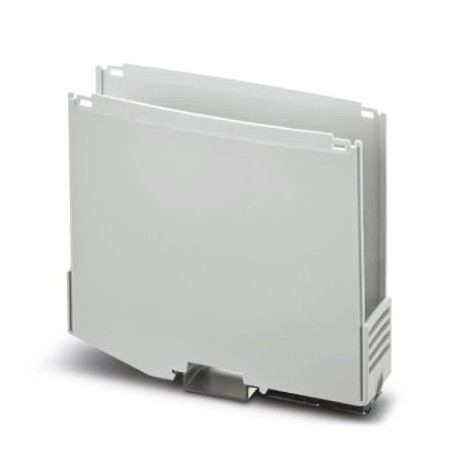

ICS25-B122X98-V-7035 2203885 PHOENIX CONTACT Mounting base housing
$0.00USD
4227 en stock
Spécifications clés
GTIN:4055626465906
Clé de commande:2203885
Unité d'emballage:10 pc
Force (Choc):20
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626465906 |
| Clé de commande | 2203885 |
| Unité d'emballage | 10 pc |
| Force (Choc) | 20 |
| Pays d'origine | DE (Germany) |
| Température (Choc) | 125 °C |
| numéro de tarif douanier | 85389099 |
| Spécifications (Choc) | IEC 60695-10-2:2014-02 |
| Durée du test (Choc) | 1 h |
| quantité minimale de commande | 10 pc |
| Type (Données commerciales clés) | Lower part |
| Facteur de réduction (données PCB) | 1 |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Dimensions (Propriétés de l'élément) | 25 mm x 122 mm x 110 mm (Lower housing part with upper housing part) |
| Position de montage (données du circuit imprimé) | vertical |
| Dissipation de puissance (données du circuit imprimé) | 17 W |
| Forme du pouls (test de vibration) | Semi-sinusoidal |
| Accélération (Test de vibration) | 15g |
| Matériau du boîtier (Dimensions) | PA 6.6 |
| Largeur [ w ] (Propriétés de l'élément) | 25 mm |
| Température ambiante (données PCB) | 20 °C |
| Hauteur [ h ] (Propriétés de l'élément) | 122 mm |
| Spécifications (Test de vibration) | IEC 60068-2-27:2008-02 |
| Numéro de commande (Données commerciales clés) | 2203885 |
| Durée du choc (test de vibration) | 11 ms |
| Instructions de test (Test de vibration) | X-, Y- and Z-axis (pos. and neg.) |
| Type de logement (Données commerciales clés) | |
| Couleur (similaire à RAL) (Dimensions) | light gray (7035) |
| Poids par pièce (emballage exclu) | 57.200 g |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Nombre de supports de circuits imprimés (conditions ambiantes) | 2 |
| Température ambiante (assemblage) (Données sur les matériaux) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Données sur les matériaux) | -40 °C ... 100 °C (observe derating) |
| Amplitude (Résistance mécanique/tonneau de culbutage) | 0.15 mm (10 - 58.1 Hz) |
| Brève description de l'article (Données commerciales clés) | Mounting base housing |
| Fréquence (Résistance mécanique/tonneau de culbutage) | 10 - 150 - 10 Hz |
| Nombre de chocs par direction (test de vibration) | 3 |
| Température (Thermostabilité (test de poussée de bille)) | 850 °C |
| Vitesse de balayage (Force mécanique/tonneau de culbutage) | 1 octave/min |
| Accélération (Résistance mécanique/tonneau culbutant) | 2g (58.1 - 150 Hz) |
| Spécifications (Thermostabilité (test de poussée de bille)) | IEC 60695-2-11:2014-02 |
| Présence d'orifices de ventilation (Données commerciales clés) | yes |
| Indice d'inflammabilité selon la norme UL 94 (Dimensions) | V0 |
| Spécifications (Résistance mécanique/tonneau de polissage) | IEC 60068-2-6:2007-12 |
| Instructions de test (Résistance mécanique/tonneau de rodage) | X-, Y- and Z-axis |
| Durée d'exposition (Thermostabilité (test de poussée à bille)) | 30 s |
| Température ambiante (stockage/transport) (Données sur les matériaux) | -40 °C ... 70 °C |
| Profondeur à partir du bord supérieur du rail DIN [ d ] (Propriétés de l'élément) | 98 mm |
| Hauteur de chute (Dissipation de puissance, boîtier unique à 50 °C) | 50 cm |
| Durée du test par axe (Résistance mécanique/tonneau de culbutage) | 2.5 h |
| Indice d'inflammabilité selon la norme UL 94 (Informations sur l'emballage) | V0 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 20 °C) | 0.67 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 30 °C) | 0.41 |
| Facteur de réduction (dissipation de puissance, boîtier unique à 40 °C) | 0.22 |
| Position de montage (Dissipation de puissance, boîtier unique à 20 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 30 °C) | vertical |
| Position de montage (Dissipation de puissance, boîtier unique à 40 °C) | vertical |
| Spécification (Test d'évaluation du risque d'incendie (fil incandescent)) | VW PV 3.10.7:2005-02 |
| Température ambiante (dissipation de puissance, boîtier unique à 20 °C) | 40 °C |
| Température ambiante (dissipation de puissance, boîtier unique à 30 °C) | 60 °C |
| Température ambiante (dissipation de puissance, boîtier unique à 40 °C) | 80 °C |
| Nombre de cycles de chute (Dissipation de puissance, boîtier unique à 50 °C) | 50 |
| Pièces par paquet (Test de dépistage des substances susceptibles d'empêcher l'application de peinture ou de vernis) | 10 |
| Unités d'emballage de dénomination (Test de recherche de substances susceptibles d'empêcher l'application de peinture ou de vernis) | Pcs. |
Description du produit
Rail housing, Housing underside with metal pin, Level 1: with ventilation slits, width: 25 mm, height: 122.5 mm, depth: 108.35 mm, colour: light grey (7035), cross bridge: Rail bus connector (optional
