ICS25-C100X12-1018

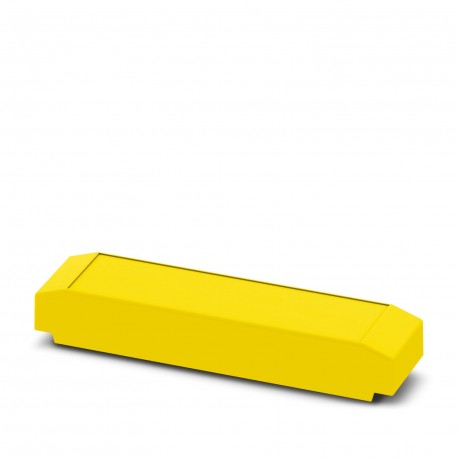

ICS25-C100X12-1018 1099162 PHOENIX CONTACT DIN rail housing, Upper part, closed, width: 25 mm, height: 100 m..
$0.00USD
3209 en stock
Spécifications clés
Taper:Upper part, closed
Profondeur:14.35 mm
Forcer:20 N
Largeur:25 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Taper | Upper part, closed |
| Profondeur | 14.35 mm |
| Forcer | 20 N |
| Largeur | 25 mm |
| Hauteur | 100 mm |
| Résultat | Test passed |
| Amplitude | 0.15 mm (10 Hz ... 58.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Forme du pouls | Semi-sinusoidal |
| Vitesse de balayage | 1 octave/min |
| Température | 850 °C |
| Accélération | 2g (58.1 Hz ... 150 Hz) |
| Type de logement | DIN rail housing |
| Type de produit | Upper housing part |
| Note de l'assemblée | Refer to the data sheet for the range in the download area. |
| Type de montage | Snap in |
| épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Spécification | IEC 60068-2-6:2007-12 |
| Durée du test | 1 h |
| Hauteur de la chute | 50 cm |
| Série de logements | ICS |
| Famille de produits | ICS25-..100X.. |
| Durée du choc | 11 ms |
| Couleur (Logement) | yellow (RAL 1018) |
| Instructions de test | X-, Y- and Z-axis |
| Révision de l'article | 00 |
| Matériau du boîtier | Polyamide |
| Durée d'exposition | 30 s |
| Type de montage sur circuit imprimé | Slot |
| Type d'emballage | packed in cardboard |
| Dessin coté | |
| Type d'emballage extérieur | Carton |
| Épaisseur du circuit imprimé | 1.4 mm ... 1.8 mm |
| Nombre de supports de circuits imprimés | 2 |
| Code IP maximal à atteindre | IP20 |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | untreated |
| CTI selon la norme IEC 60112 | 600 |
| Des ouvertures de ventilation sont présentes. | no |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Nombre de chocs par direction | 3 |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (depending on power dissipation) |
| Profondeur à partir de la surface du support de base | 11.9 mm |
| Humidité relative (stockage/transport) | 80 % |
| Résultat, degré de protection, code IP | IP20 |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
Description du produit
Rail box, Top, closed, width: 25 mm, height: 100 mm, depth: 14.35 mm, colour: yellow (1018)
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
