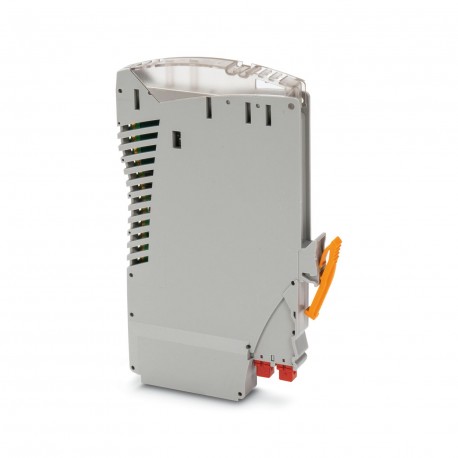

| Paramètre | Valeur |
|---|---|
| 2.5 kV (50 Hz, 1 min., test voltage) | |
| Couleur | gray (RAL 7042) |
| Profondeur | 113.2 mm |
| Largeur | 9.8 mm |
| Hauteur | 75.2 mm |
| Altitude | 2000 m (max. altitude above sea level) |
| Certificat | Sira 17ATEX4208X |
| Désignation | Electromagnetic RF field |
| Signal d'entrée | Current |
| Type de produit | Repeater power supply |
| Filetage | M3 |
| Fonction HART | Yes |
| Inductance Li | 0 mH |
| ondulation de sortie | < 20 mVrms(at 600 Ω) |
| Capacité Ci | 0 nF |
| Identification | II 3G Ex ec IIC T4 Gc |
| Famille de produits | VIP I/O-Marshalling |
| Affichage de l'état | Green LED (supply voltage) |
| Nombre de canaux | 1 |
| Ondulation résiduelle | < 20 mVrms(600 Ω) |
| Révision de l'article | 02 |
| Courant d'entrée Ii | 100 mA (Controller interface) |
| Tension d'entrée Ui | 0 V (nA, nB) |
| longueur de dénudage | 10 mm |
| Méthode de connexion | Screw connection |
| Position de montage | any |
| Consommation d'énergie | ≤ 1600 mW (at IOUT= 20 mA, 24 V DC, 600 Ω load) |
| Description de la sortie | Current output (active and passive) |
| Degré de pollution | 2 |
| Protocoles pris en charge | HART |
| Signal d'entrée actuel | 4 mA ... 20 mA (repeater power supply and isolator operation) |
| Degré de protection | IP20 |
| Isolation électrique | Reinforced insulation in accordance with IEC 61010-1 |
| Puissance de sortie maximale Po | 726 mW |
| Catégorie de surtension | II |
| Plage de tension d'alimentation | 18 V DC ... 30 V DC |
| Signal de sortie actuel | 0 mA ... 20 mA (isolator amplifier) |
| Normes/réglementations | EN 61000-4-3 |
| Comportement de transmission | 1:1 to input signal |
| Fréquence limite (3 dB) | 1.75 kHz (typ.) |
| Courant de sortie maximal Io | 104 mA |
| Tension de sortie maximale Uo | 28 V (nA, nB) |
| Tension d'alimentation nominale | 24 V DC |
| Réponse en échelon (10-90%) | < 200 µs (typ.) |
| Signal de sortie de courant maximal | 22.5 mA |
| Erreur de transmission maximale | < 0.1 % (of final value) |
| tension d'alimentation de l'émetteur | > 17 V (20 mA) |
| Section transversale du conducteur AWG | 24 ... 12 (flexible) |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² (with ferrule) |
| Compatibilité électromagnétique | Conformance with EMC directive |
| Température ambiante (fonctionnement) | -40 °C ... 70 °C |
| courant de charge/sortie | ≤ 600 Ω (20 mA) |
| Coefficient de température maximal | 0.01 %/K |
| Plage de signal de sous-charge/surcharge | 0 mA ... 22.5 mA (According to NE43) |
| Section transversale du conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Humidité admissible (fonctionnement) | 5 % ... 95 % |
| Coefficient de température, typique | 0.01 %/K |
| Tension maximale liée à la sécurité Um | 60 V AC/DC (Peak) |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 85 °C |
| Comportement de sortie en cas d'erreur | 0 mA (Cable break in the input) |
| Écart typique par rapport à la valeur finale de la plage de mesure | 1 % |
| IIA : Inductance externe maximale Lo / Capacité externe maximale Co | / 6.6 µF |
| IIC : Inductance externe maximale Lo / Capacité externe maximale Co | / 0.27 µF |
| IIB/IIIC/IIIB/IIIA : Inductance externe maximale Lo / Capacité externe maximale Co | / 1.65 µF |
