IOL MA8 EIP DI8

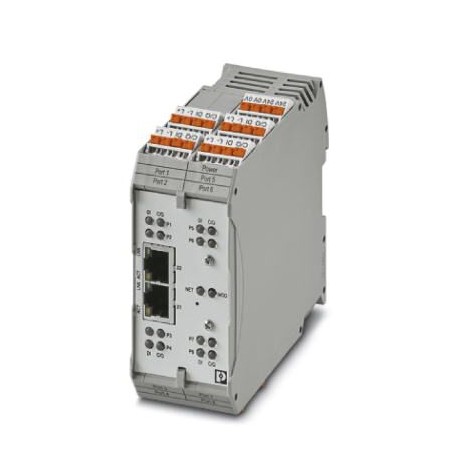

IOL MA8 EIP DI8 1072839 PHOENIX CONTACT Eight-channel IO-Link master provides convenient configuration of IO..
$0.00USD
4983 en stock
Spécifications clés
GTIN:4055626766904
Clé de commande:1072839
(Général):Ethernet/Ethernet 500 V AC 50 Hz 1 min.
page du catalogue:Page 163 (C-6-2019)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626766904 |
| Clé de commande | 1072839 |
| (Général) | Ethernet/Ethernet 500 V AC 50 Hz 1 min. |
| page du catalogue | Page 163 (C-6-2019) |
| Profondeur (Remarque) | 99 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 45 mm |
| (Interfaces) | Short-circuit protection for the sensor supply |
| Hauteur (Remarque) | 114.5 mm |
| (Entrées numériques) | Short-circuit protection for the sensor supply |
| (Entrées IO-Link) | Short-circuit protection |
| Pays d'origine | US (United States) |
| ETIM 5.0 (eCl@ss) | EC001604 |
| ETIM 6.0 (eCl@ss) | EC001604 |
| ETIM 7.0 (eCl@ss) | EC001604 |
| (Sorties numériques) | max. 200 mA (at L+/L-) |
| numéro de tarif douanier | 85176200 |
| Section de test (Général) | 24 V supply/Ethernet 500 V AC 50 Hz 1 min. |
| (Isolation électrique) | pass |
| Nom de l'entrée (Interfaces) | Digital inputs |
| Fréquence d'entrée (Interfaces) | 0.5 kHz |
| eCl@ss 8.0 (Classifications) | 27242608 |
| eCl@ss 9.0 (Classifications) | 27242608 |
| Désignation (Données de connexion) | EtherNet/IP™ |
| Nombre d'entrées (interfaces) | max. 8 (EN 61131-2 types 1 and 3) |
| Méthode de connexion (Interfaces) | Push-in / plug connection |
| Circuit de protection (interfaces) | Overload protection |
| Type de protection (Interfaces) | Overload protection |
| Nombre de ports (entrées numériques) | 8 |
| Degré de protection (Dimensions) | IP20 |
| Nombre de canaux (Données de connexion) | 2 |
| Courant total du capteur (Interfaces) | max. 1.6 A (from L+/L-) |
| Méthode de connexion (entrées numériques) | Push-in / plug connection |
| Méthode de connexion (entrées IO-Link) | Push-in / plug connection |
| Technologie de connexion (interfaces) | 3-wire |
| Nombre de sorties (entrées IO-Link) | max. 8 |
| Couleur (Alimentation des ports IO-Link) | gray |
| Méthode de connexion (Données de connexion) | RJ45 socket |
| Description de la sortie (entrées IO-Link) | IO-Link ports in digital output (DO) mode |
| Type de protection (entrées numériques) | Overload protection |
| Type de protection (entrées IO-Link) | Overload protection |
| Charge nominale, ohmique (entrées IO-Link) | 4.8 W (120 Ω, at nominal load) |
| Vitesse de transmission (Données de connexion) | 10/100 Mbps (with auto negotiation) |
| Type de protection (Sorties numériques) | Overload protection |
| Poids par pièce (emballage exclu) | 0.010 g |
| Description des entrées (interfaces) | IO-Link ports in digital input (DI) mode |
| Longueur de dénudage (conditions ambiantes) | 10 mm |
| Courant total du capteur (entrées numériques) | max. 1.6 A (from L+/L-) |
| Méthode de connexion (conditions ambiantes) | Push-in technology |
| Technologie de connexion (entrées numériques) | 3-wire |
| Technologie de connexion (entrées IO-Link) | 3-wire |
| Courant d'entrée nominal (entrées numériques) | typ. 3.5 mA |
| Tension d'entrée nominale UIN (Interfaces) | 24 V DC |
| Physique de la transmission (Données de connexion) | Ethernet in RJ45 twisted pair |
| Comportement en cas de surcharge (entrées IO-Link) | Shutdown with automatic restart |
| Essais mécaniques (isolation électrique) | Vibration resistance in acc. with EN 60068-2-6/IEC 60068-2-6 1g |
| Tension de sortie nominale (entrées IO-Link) | 24 V DC |
| Courant du capteur par canal (Interfaces) | max. 200 mA (from L+/L-) |
| Poids net (fourniture des ports IO-Link) | 366.5 g |
| Description de l'entrée (entrées numériques) | Digital inputs (DI) |
| Courant d'entrée nominal à UIN (Interfaces) | typ. 3.5 mA |
| Tension d'entrée nominale UIN (entrées numériques) | 24 V DC |
| Longueur de câble admissible (sorties numériques) | < 20 m |
| Plage de tension d'entrée signal « 0 » (Interfaces) | 8 V DC ... 11.5 V DC (for C/Q pin) |
| Plage de tension d'entrée du signal « 1 » (Interfaces) | 10.5 V DC ... 13 V DC |
| Type de montage (Alimentation des ports IO-Link) | DIN rail |
| Courant du capteur par canal (entrées numériques) | max. 200 mA (from L+/L-) |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Matériau du boîtier (Fourniture des ports IO-Link) | Polyamide |
| Plage de tension d'entrée : signal « 0 » (entrées numériques) | 5.2 V DC ... 6.4 V DC |
| Plage de tension d'entrée du signal « 1 » (entrées numériques) | 6.8 V DC ... 8 V DC |
| Tension nominale d'alimentation des E/S (sorties numériques) | 24 V DC |
| Courant de sortie à l'arrêt (entrées IO-Link) | max. 400 µA |
| Tension de sortie à l'arrêt (entrées IO-Link) | max. 1 V |
| Courant de sortie maximal par périphérique (entrées IO-Link) | 1.6 A |
| Courant de sortie maximal par canal (entrées IO-Link) | 200 mA |
| Température ambiante (stockage/transport) (Dimensions) | -25 °C ... 85 °C |
| Section du conducteur AWG max. (conditions ambiantes) | 14 |
| Section transversale du conducteur AWG min. (conditions ambiantes) | 24 |
| Humidité admissible (stockage/transport) (Dimensions) | 10 % ... 95 % |
| Section transversale maximale du conducteur solide (conditions ambiantes) | 2.5 mm² |
| Section transversale minimale du conducteur solide (conditions ambiantes) | 0.2 mm² |
| Courant nominal pour chaque port IO-Link (sorties numériques) | max. 200 mA (at C/Q) |
| Section transversale du conducteur flexible max. (conditions ambiantes) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Conditions ambiantes) | 0.2 mm² |
Description du produit
The eight-channel IO-Link master offers convenient configuration of IO-Link devices via web-based management. Enables connectivity to EtherNet/IP, MODBUS, and OPC UA networks. It has eight additional
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
