ISPC 16/ 4-ST-10,16 OGBD:ERD-W

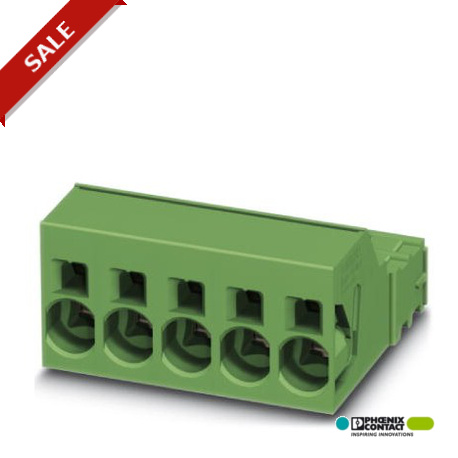

ISPC 16/ 4-ST-10,16 OGBD:ERD-W 1704474 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3845 en stock
Spécifications clés
GTIN:4046356723961
Clé de commande:1704474
Unité d'emballage:1
UNSPSC 11 (ETIM):39121409
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356723961 |
| Clé de commande | 1704474 |
| Unité d'emballage | 1 |
| UNSPSC 11 (ETIM) | 39121409 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| (Données de connexion) | CUL |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| numéro de tarif douanier | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| (Normes et réglementations) | No hazardous substances above threshold values |
| Filetage (Données commerciales clés) | M4 |
| Type de contact (Données commerciales clés) | Male connector |
| Normes et réglementations RoHS en Chine | Environmentally friendly use period: unlimited = EFUP-e |
| Longueur de dénudage (Données commerciales clés) | 18 mm |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Gamme d'articles (Données commerciales clés) | ISPC 16/..-ST |
| Courant nominal IN (Données commerciales clés) | 76 A |
| Matériau isolant (Données commerciales clés) | PA |
| AWG maximum selon UL/CUL (Général) | 4 |
| AWG minimum selon UL/CUL (Général) | 20 |
| Nombre de postes (Données commerciales clés) | 4 |
| Section transversale du conducteur AWG max. (Général) | 4 |
| Section transversale du conducteur AWG min. (Général) | 18 |
| Courant de charge maximal (Données commerciales clés) | 76 A (with 16 mm² conductor cross section) |
| Tension nominale (II/2) (Données commerciales clés) | 1000 V |
| Section nominale (Données commerciales clés) | 16 mm² |
| Tension nominale (III/2) (Données commerciales clés) | 1000 V |
| Tension nominale (III/3) (Données commerciales clés) | 1000 V |
| Section transversale maximale du conducteur solide (Général) | 16 mm² |
| Section transversale minimale du conducteur solide (Général) | 0.75 mm² |
| Couple de serrage, min (Données commerciales clés) | 1.8 Nm |
| eCl@ss 4.0 (Conformité environnementale des produits) | 272607xx |
| eCl@ss 4.1 (Conformité environnementale des produits) | 27260701 |
| eCl@ss 5.0 (Conformité environnementale des produits) | 27260701 |
| eCl@ss 5.1 (Conformité environnementale des produits) | 27141190 |
| eCl@ss 6.0 (Conformité environnementale des produits) | 27260704 |
| eCl@ss 7.0 (Conformité environnementale des produits) | 27440402 |
| eCl@ss 8.0 (Conformité environnementale des produits) | 27440309 |
| eCl@ss 9.0 (Conformité environnementale des produits) | 27440309 |
| Section transversale du conducteur flexible max. (Général) | 16 mm² |
| Section transversale du conducteur flexible min. (Général) | 0.75 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Tension de surtension nominale (II/2) (Données commerciales clés) | 6 kV |
| Tension de surtension nominale (III/2) (Données commerciales clés) | 8 kV |
| Tension de surtension nominale (III/3) (Données commerciales clés) | 8 kV |
| Connexion conforme à la norme (Données de connexion) | EN-VDE |
| Connexion conforme aux normes (Données commerciales clés) | EN-VDE |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Section du conducteur flexible, avec virole à manchon plastique max. (Général) | 10 mm² |
| Section du conducteur flexible, avec virole à manchon plastique min. (Général) | 0.75 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Général) | 16 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Général) | 0.75 mm² |
| 2 conducteurs de même section, multibrins, embouts TWIN avec gaine plastique, max. (Général) | 4 mm² |
| 2 conducteurs de même section, multibrins, cosses doubles avec gaine plastique, min. (Général) | 0.75 mm² |
Description du produit
Connector for printed circuit board, nominal section: 16 mm², color: orange, nominal current: 76 A, nominal voltage (III/2): 1000 V, contact surface: silver, contact type: Male, number of potentials:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
Plug component, nominal current: 76 A, rated voltage (III/2): 1000 V, number of positions: 4, pitch: 10.16 mm, connection method: Push-in spring connection, color: orange, contact surface: Silver
