ISPC 5/ 2-STF-7,62

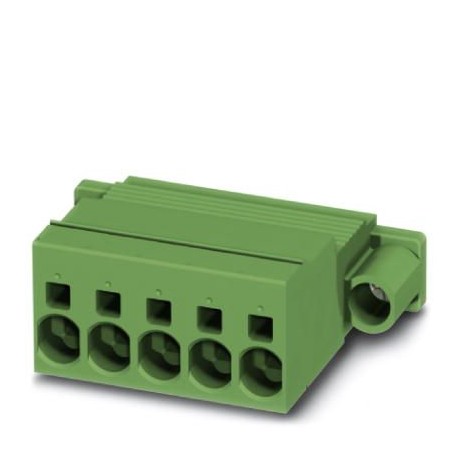

ISPC 5/ 2-STF-7,62 1748972 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4353 en stock
Spécifications clés
GTIN:4046356312639
Note:Made to Order (non-returnable)
Clé de commande:1748972
page du catalogue:Page 535 (C-1-2013)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356312639 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1748972 |
| page du catalogue | Page 535 (C-1-2013) |
| Unité d'emballage | 50 pc |
| Pays d'origine | IN (India) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | Test passed |
| (Capacité de connexion) | Cross section: 4 mm²; Length: 12 mm ... 15 mm |
| quantité minimale de commande | 50 pc |
| Résultat (test d'arrachement) | Test passed |
| Argumentaire (Données commerciales clés) | 7.62 mm |
| Verrouillage (Données commerciales clés) | Screw flange |
| Nombre de cycles (test d'arrachement) | 25 |
| Spécifications (Test d'arrachement) | IEC 60512-13-2:2006-02 |
| Pas (Données sur les matériaux - boîtier) | 7.62 mm |
| Évaluation actuelle (Propriétés de l'article) | 41 A |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1-2:2002-02 |
| Résultat du test (conditions ambiantes) | Test passed |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1-1:2002-02 |
| (Méthode de terminaison et de connexion) | 6 mm² / flexible / > 80 N |
| Système de modules d'extension (Données commerciales clés) | POWER COMBICON 5 |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Poids par pièce (emballage exclu) | 12.400 g |
| Dimension a (Données sur les matériaux - boîtier) | 7.62 mm |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Type de contact (Données commerciales clés) | Male connector |
| Largeur [ w ] (Données sur le matériau - boîtier) | 30.46 mm |
| Hauteur [ h ] (Données matérielles - logement) | 19.8 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 40.5 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-13-5:2006-02 |
| Gamme d'articles (Données commerciales clés) | ISPC 5/..-STF |
| Longueur de dénudage (paramètres électriques) | 15 mm |
| (Tests environnementaux et de durabilité (E)) | No hazardous substances above threshold values |
| Nombre de postes (Données commerciales clés) | 2 |
| Nombre de potentiels (Données commerciales clés) | 2 |
| Nombre de connexions (Données commerciales clés) | 2 |
| Spécifications (Tests électriques - Fonctionnement) | IEC 60999-1:1999-11 |
| Résistance de contact R1 (Essais mécaniques (A)) | 0.55 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 0.6 mΩ |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 8 kV |
| Test de connexion des conducteurs (conditions ambiantes) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| Matériau de contact (Spécifications des viroles) | Cu alloy |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Brève description de l'article (Données commerciales clés) | Printed-circuit board connector |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Cycles de température (Tests électriques - Fonctionnement) | 192 |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Pince à sertir recommandée (Capacité de connexion) | 1212034 CRIMPFOX 6 |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 1000 V |
| Force de retrait par position approximative (test d'arrachement) | 5 N |
| RoHS Chine (Tests environnementaux et de durabilité (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| Force d'insertion par position (test d'arrachement) | 7.5 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.2 mm² ... 10 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 19.8 mm |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60999-1:1999-11 |
| Caractéristiques de surface (Spécifications des viroles) | Tin-plated |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Spécifications (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C (dependent on the derating curve) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Force de retrait par position approximative (cycles de température) | 5 N |
| Section transversale du conducteur flexible (paramètres électriques) | 0.2 mm² ... 6 mm² |
| Force d'insertion par position (cycles de température) | 7.5 N |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 4.26 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 4.26 kV |
| Calibre cylindrique axb / diamètre (Paramètres électriques) | 4.3 mm x 4.0 mm / 4.0 mm |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 24 ... 8 |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 9.8 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 9.8 kV |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Test – connexion et déconnexion répétées (conditions ambiantes) | IEC 60999-1:1999-11 |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Polarisation lors de l'insertion de l'exigence >20 N (cycles de température) | Test passed |
| Groupe de matériaux isolants (Essais mécaniques conformes à la norme) | I |
| Courant d'essai (section maximale) (Essais électriques - Fonction) | 32 A DC |
| Courant d'essai (section minimale) (Essais électriques - Fonctionnement) | 4 A DC |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | >1012Ω |
| Tension de surtension nominale (II/2) (Tests mécaniques selon la norme) | 6 kV |
| Surface de contact métallique (couche supérieure) (Spécifications pour les viroles) | Tin (4 - 8 µm Sn) |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 8 kV |
| Tension de surtension nominale (III/3) (Tests mécaniques selon la norme) | 8 kV |
| Point de terminaison de surface métallique (couche supérieure) (Spécifications pour les férules) | Tin (4 - 8 µm Sn) |
| Tension d'isolement nominale (II/2) (Essais mécaniques selon la norme) | 1000 V |
| Tension d'isolement nominale (III/2) (Essais mécaniques selon la norme) | 1000 V |
| Tension d'isolement nominale (III/3) (Essais mécaniques selon la norme) | 1000 V |
| Embouts avec collerette isolante, selon DIN 46228‑4 (Capacité de connexion) | Cross section: 0.5 mm²; Length: 15 mm |
| Embouts sans collerette isolante, selon DIN 46228‑1 (Capacité de connexion) | Cross section: 0.5 mm²; Length: 10 mm ... 15 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.2 mm² / solid / > 10 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 4 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 6 mm² |
| 2 conducteurs de même section, multibrins, avec cosses doubles gainées de plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Male, number of potentials: 2, nu
