K8AB-PH1

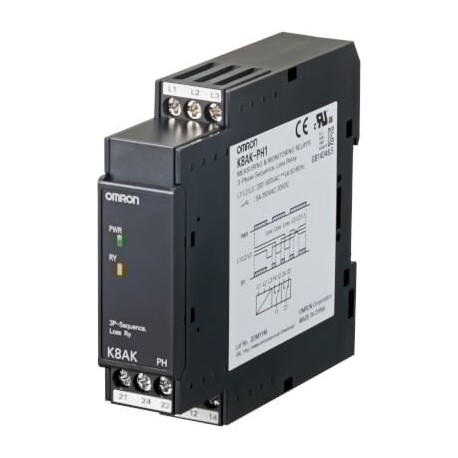

K8AB-PH1 181893 OMRON Monitoring relay 22.5mm wide, simultanious monitoring of phase sequence and loss in 3p..
$0.00USD
3194 en stock
Spécifications clés
CEM (Relais de séquence-phase, perte de phase):En 60947-5-1
Poids (Séquence relais-phase, perte de phase):Approx. 130 g
Altitude (Séquence relais-phase, perte de phase):2,000 m max.
Indicateurs (Séquence relais-phase, perte de phase):Power (PWR): Green LED, relay output (RY): Yellow LED
Informations sur le fournisseur
OMRON
Produits : 41472
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| CEM (Relais de séquence-phase, perte de phase) | En 60947-5-1 |
| Poids (Séquence relais-phase, perte de phase) | Approx. 130 g |
| Altitude (Séquence relais-phase, perte de phase) | 2,000 m max. |
| Indicateurs (Séquence relais-phase, perte de phase) | Power (PWR): Green LED, relay output (RY): Yellow LED |
| Matériau du boîtier (relais de séquence-phase, perte de phase) | PC and ABS |
| 200 à 480 VCA (Relais de séquence - phase, perte de phase) | K8AK-PH1 |
| Durée de vie électrique (relais de séquence-phase, perte de phase) | 50,000 operations at 5 A, 250 VAC or 30 VDC |
| Fréquence d'entrée (Séquence relais-phase, perte de phase) | 50/60 Hz (AC power supply) |
| Durée de vie mécanique (séquence relais-phase, perte de phase) | 10,000,000 operations |
| Méthode de réinitialisation (relais de séquence-phase, perte de phase) | Automatic reset |
| Normes de sécurité (relais de séquence-phase, perte de phase) | UL 508 (Recognition), Korean Radio Waves Act (Act 10564), CSA and CCC |
| Capacité de surcharge (relais de séquence-phase, perte de phase) | Continuous input: 528 VAC |
| Tension d'entrée nominale (relais de séquence - phase, perte de phase) | Three-phase, three-wire mode, 200 to 480 VAC |
| Température de stockage (Séquence relais-phase, perte de phase) | -25 to 65°C (with no condensation or icing) |
| Normes applicables (relais de séquence-phase, perte de phase) | Conforming standards |
| Degré de protection (relais de séquence-phase, perte de phase) | Terminal section: IP20 |
| Courant de contact maximal (relais de séquence-phase, perte de phase) | 5 To |
| Tension de contact maximale (relais de séquence - phase, perte de phase) | 250 VAC or 30 VDC |
| Dimensions en mm (H × L × P) (Séquence relais-phase, perte de phase) | 90 × 22.5 × 100 |
| Capacité de commutation maximale (relais de séquence-phase, perte de phase) | 1,250 VA, 150W |
| Température ambiante de fonctionnement (Séquence relais-phase, perte de phase) | -20 to 60°C (with no condensation or icing) |
| Temps de fonctionnement en phase inversée et en perte de phase (relais de séquence - phase, perte de phase) | 0.1 s max. |
| Relais de sortie (1 × DPDT, fonctionnement normalement fermé) (Relais de séquence - phase, perte de phase) | Resistive load |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
The relay monitoring K8AB-PH1 is designed to control power supplies three-phase 3-wire. Simultaneously, controls the phases sequence and phase loss during start-up, as well as phase loss during operation. The output relay is disconnected, if detected alarms and the warning state can be easily controlled by using the LED indicator. Suitable for computers and industrial facilities.
