En stock Produit phare

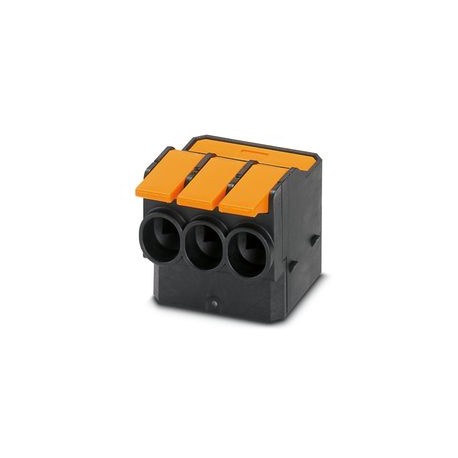

LLH 25/ 3-H-13,0-B
LLH 25/ 3-H-13,0-B 1709113 PHOENIX CONTACT Capacitor terminal, nominal cross-section: 25 mm², colour: black,..
$0.00USD
4837 en stock
Spécifications clés
Étape:13 mm
Largeur [w]:40.2 mm
Hauteur [h]:39.4 mm
Longueur [l]:48.2 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Étape | 13 mm |
| Largeur [w] | 40.2 mm |
| Hauteur [h] | 39.4 mm |
| Longueur [l] | 48.2 mm |
| Longueur du pelage | 18 mm |
| Gamme de produits | COMBICON Terminals Special |
| Type de produit | Condenser terminal block |
| Hauteur totale | 39.4 mm |
| Famille de produits | LLH 25/.. -H |
| Couleur (Logement) | Black (9005) |
| Type de connexion | Push lock spring connection |
| Nombre de poteaux | 3 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Type de montage | Direct plug-in connection technology |
| Courant nominal IN | 90 A |
| Tension nominale UN | 1000 V |
| Spécifications de test | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Degré de pollution | 3 |
| Matériau isolant | PA |
| Nombre de potentiels | 3 |
| Couleur (élément moteur) | Orange (2003) |
| Nombre de connexions | 3 |
| Tension nominale (II/2) | 1000 V |
| Tension de dimensionnement (III/3) | 1000 V |
| Caractéristiques de surface | Malleable cast iron tinning |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Calibre mâle axb / Diamètre | - / 5.4 mm |
| Tension de dimensionnement (III/2) | 1000 V |
| Température ambiante (Service) | -40 °C ... 100 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Tension transitoire nominale (II/2) | 6 kV |
| Dimensionnement de la tension d'isolation (II/2) | 1000 V |
| Tension transitoire nominale (III/2) | 8 kV |
| Tension transitoire nominale (III/3) | 8 kV |
| Dimensionnement de la tension d'isolation (III/2) | 1000 V |
| Dimensionnement de la tension d'isolation (III/3) | 1000 V |
| Valeur minimale de la ligne de fuite (II/2) | 5.5 mm |
| Valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Valeur minimale de la ligne de fuite (III/3) | 12.5 mm |
| Dimensionnement de la tension transitoire (II/2) | 6 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Dimensionnement de la tension transitoire (III/2) | 8 kV |
| Dimensionnement de la tension transitoire (III/3) | 8 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| Température d'essai de dureté des billes selon la norme EN 60695-10-2 | 125 °C |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Section conductrice flexible avec embout de protection et gaine plastique | 2.5 mm² ... 25 mm² |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 2.5 mm² ... 25 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 5.5 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 8 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 8 mm |
| Indice d'inflammabilité des filaments incandescents GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'inflammation des filaments incandescents GWIT selon la norme EN 60695-2-13 | 775 |
Description du produit
More details
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
