En stock Produit phare
LPC 6/ 6-STL4-7,62

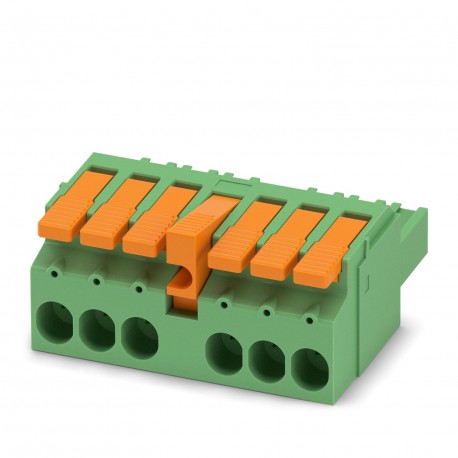

LPC 6/ 6-STL4-7,62 1716948 PHOENIX CONTACT Connector for printed circuit board, nominal current: 41 A, numbe..
$0.00USD
4018 en stock
Spécifications clés
:0.75 mm² / flexible / > 30 N
Étape:7.62 mm
Résultat:Approved Test
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.75 mm² / flexible / > 30 N | |
| Étape | 7.62 mm |
| Résultat | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Largeur [w] | 55.34 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 27.5 mm |
| Longueur [l] | 48 mm |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longueur du pelage | 18 mm |
| Cycles de bougies | 25 |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Gamme de produits | COMBICON Connectors L |
| Type de produit | Printed Circuit Board Connector |
| Analyse d'article | 04 |
| Système de verrouillage | Lace lock |
| Nombre de lignes | 1 |
| Famille de produits | LPC 6/.. -STL |
| contrainte thermique | 100 °C/168 h |
| bride de serrage | Locking trigger |
| Couleur (Logement) | Green (6021) |
| Type de connexion | Push-in lever connection |
| Section nominale | 6 mm² |
| Nombre de poteaux | 6 |
| Instructions du test | X, Y, and Z axes |
| Système de connecteurs | COMBICON PC 6 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Nombre de cycles | 25 |
| fatigue par corrosion | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Type d'emballage | Boxed Packaging |
| résistance de contact | 0.5 mΩ |
| Courant nominal IN | 41 A |
| Tension nominale UN | 1000 V |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Tension alternative supportable | 3.31 kV |
| Matériau isolant | PA GF |
| Nombre de potentiels | 6 |
| Section du conducteur AWG | 18 ... 8 |
| Couleur (élément moteur) | Orange (2003) |
| Résistance de contact R1 | 0.5 mΩ |
| Résistance de contact R2 | 0.5 mΩ |
| Nombre de connexions | 6 |
| Force d'insertion approx. | 11 N |
| Tension nominale (II/2) | 1000 V |
| Nombre de poteaux testés | 6 |
| Tension de dimensionnement (III/3) | 800 V |
| Durée du test par axe | 2.5 h |
| Type de connexion de contact | Female |
| Section de conducteur rigide | 0.75 mm² ... 10 mm² |
| Caractéristiques de surface | Galvanically tinned |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| section de conducteur flexible | 0.75 mm² ... 6 mm² |
| Calibre mâle axb / Diamètre | 4.3 mm x 4.0 mm / 4.0 mm |
| Tension de dimensionnement (III/2) | 1000 V |
| Température ambiante (Service) | -40 °C ... 105 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Circuit imprimé/pilote de direction de connexion | 0 ° |
| Tension transitoire nominale (II/2) | 6 kV |
| Dimensionnement de la tension d'isolation (II/2) | 1000 V |
| Tension transitoire nominale (III/2) | 8 kV |
| Tension transitoire nominale (III/3) | 8 kV |
| Dimensionnement de la tension d'isolation (III/2) | 1000 V |
| Dimensionnement de la tension d'isolation (III/3) | 800 V |
| Valeur minimale de la ligne de fuite (II/2) | 5.5 mm |
| Tension de choc supportable au niveau de la mer | 7.3 kV |
| Valeur minimale de la ligne de fuite (III/2) | 8 mm |
| Valeur minimale de la ligne de fuite (III/3) | 10 mm |
| Observation concernant l'opération | According to DIN EN 61984, COMBICON connectors are connectors without switching power (COC). In the event of use as prescribed, they must not be plugged in or unplugged under voltage or under load. |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 6 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Puissance lors du débranchement par pôle env. | 10 N |
| Dimensionnement de la tension transitoire (III/2) | 8 kV |
| Dimensionnement de la tension transitoire (III/3) | 8 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Section conductrice flexible avec embout de protection et gaine plastique | 0.75 mm² ... 6 mm² |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 0.75 mm² ... 6 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 5.5 mm |
| Sens de connexion du conducteur par rapport au sens de la prise | 0 ° |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 8 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 8 mm |
| Section du conducteur/Type de conducteur/Force de traction Valeur nominale/Valeur réelle | 0.75 mm² / rigid / > 30 N |
Description du produit
Connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of potentials: 6,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
