LPCH 6/ 4+4-STL4-7,62

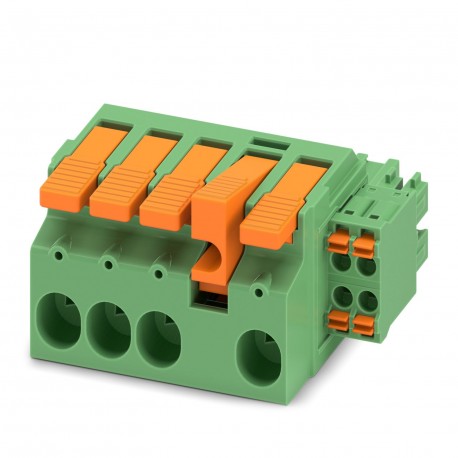

LPCH 6/ 4+4-STL4-7,62 1716987 PHOENIX CONTACT PCB hybrid connector
$0.00USD
4012 en stock
Spécifications clés
GTIN:4055626514925
Note:Made to Order (non-returnable)
Clé de commande:1716987
Unité d'emballage:25 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626514925 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 1716987 |
| Unité d'emballage | 25 pc |
| Pays d'origine | DE (Germany) |
| numéro de tarif douanier | 85366990 |
| (Conditions ambiantes) | Test passed |
| quantité minimale de commande | 25 pc |
| Résultat (test d'arrachement) | Test passed |
| Argumentaire (Données commerciales clés) | 7.62 mm |
| Verrouillage (Données commerciales clés) | Latch mechanism/latching at position 4 |
| Nombre de cycles (test d'arrachement) | 25 |
| Spécifications (Test d'arrachement) | IEC 60512-15-1:2008-05 |
| Évaluation actuelle (Propriétés de l'article) | 41 A |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1-2:2002-02 |
| Résultat du test (conditions ambiantes) | Test passed |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Spécifications (Cycles de température) | IEC 61984 |
| Spécifications de test (test d'arrachement) | IEC 61984 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1-1:2002-02 |
| Force d'essai par position (essai d'arrachement) | 20 N |
| (Méthode de terminaison et de connexion) | 6 mm² / flexible / > 80 N |
| Système de modules d'extension (Données commerciales clés) | POWER COMBICON 6 Hybrid |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Poids par pièce (emballage exclu) | 38.000 g |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Type de contact (Données commerciales clés) | Female connector |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Méthode de connexion (Données commerciales clés) | Push-in spring connection |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-13-5:2006-02 |
| Gamme d'articles (Données commerciales clés) | LPCH 6/..-STL |
| Longueur de dénudage (paramètres électriques) | 18 mm |
| Nombre de postes (Données commerciales clés) | 8 |
| Pas (Données matérielles – élément d'actionnement) | 7.62 mm |
| Spécifications (Tests électriques - Fonctionnement) | IEC 60999-1:1999-11 |
| Résistance de contact R1 (Essais mécaniques (A)) | 0.42 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 0.46 mΩ |
| Longueur de dénudage (capacité de connexion électrique) | 10 mm |
| Matériau de contact (signal de capacité de connexion) | Cu alloy |
| Matériau isolant (Données sur le matériau - contact) | PA GF |
| Matériau isolant (Données sur les matériaux - boîtier) | PA GF |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 8 kV |
| Test de connexion des conducteurs (conditions ambiantes) | The stripped-off ends of the largest conductor can be completely inserted in the opening of the terminal point without using excessive force. |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Brève description de l'article (Données commerciales clés) | PCB hybrid connector |
| Nombre de pièces par paquet (Dimensions du produit) | 25 |
| Cycles de température (Tests électriques - Fonctionnement) | 192 |
| Tension (Essais mécaniques conformes à la norme) | 800 V |
| Dimension a (Données matérielles – élément d'actionnement) | 30.48 mm |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Largeur [ w ] (Données du matériau – élément d'actionnement) | 47.92 mm |
| Hauteur [ h ] (Données du matériau – élément d'actionnement) | 35.65 mm |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Longueur [ l ] (Données du matériau – élément d'actionnement) | 48 mm |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 1000 V |
| Force de retrait par position approximative (test d'arrachement) | 4 N |
| Force d'insertion par position (test d'arrachement) | 7 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| CTI selon IEC 60112 (Données sur les matériaux - boîtier) | 600 |
| Caractéristiques de surface (signal de capacité de connexion) | Tin-plated |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.75 mm² ... 10 mm² |
| Spécifications (Dégagements d'air et distances de fuite) | IEC 60999-1:1999-11 |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Spécifications (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.75 mm² ... 6 mm² |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 3.31 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 3.31 kV |
| Section transversale du conducteur solide (Capacité de connexion électrique) | 0.2 mm² ... 1.5 mm² |
| Calibre cylindrique axb / diamètre (Paramètres électriques) | 4.3 mm x 4.0 mm / 4.0 mm |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Back of hand safety with IP10 access probe |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 18 ... 8 |
| Section du conducteur flexible (capacité de connexion électrique) | 0.2 mm² ... 1.5 mm² |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 7.3 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 7.3 kV |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Test – connexion et déconnexion répétées (conditions ambiantes) | IEC 60999-1:1999-11 |
| Calibre cylindrique axb / diamètre (Capacité de connexion électrique) | 2.4 mm x 1.5 mm / 1.5 mm |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Section du conducteur AWG / kcmil (Capacité de connexion électrique) | 24 ... 16 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - boîtier) | V0 |
| Spécifications de test (Courbes de capacité de transport de courant / de déclassement) | IEC 61984 |
| Groupe de matériaux isolants (Essais mécaniques conformes à la norme) | I |
| Courant d'essai (section maximale) (Essais électriques - Fonction) | 41 A DC |
| Courant d'essai (section minimale) (Essais électriques - Fonctionnement) | 9 A DC |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | |
| Surface de contact métallique (couche supérieure) (signal de capacité de connexion) | Tin (4 - 8 µm Sn) |
| Tension de surtension nominale (II/2) (Tests mécaniques selon la norme) | 6 kV |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 8 kV |
| Tension de surtension nominale (III/3) (Tests mécaniques selon la norme) | 8 kV |
| Point de terminaison de surface métallique (couche supérieure) (signal de capacité de connexion) | Tin (4 - 8 µm Sn) |
| Tension d'isolement nominale (II/2) (Essais mécaniques selon la norme) | 1000 V |
| Tension d'isolement nominale (III/2) (Essais mécaniques selon la norme) | 1000 V |
| Tension d'isolement nominale (III/3) (Essais mécaniques selon la norme) | 800 V |
| Force de retrait par position approximative (Courbes de capacité de charge/déclassement actuelles) | 4 N |
| Résistance à l'insertion par position (environ) (Courbes de capacité de transport de courant / de déclassement) | 7 N |
| Exigences relatives au porte-contact dans l'insert > 20 N (Capacité de transport de courant / courbes de déclassement) | Test passed |
| Polarisation lorsque l'exigence d'insertion est > 20 N (Courbes de capacité de transport de courant / de déclassement) | Test passed |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.75 mm² / solid / > 30 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.75 mm² ... 6 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.75 mm² ... 6 mm² |
| Section du conducteur, flexible, avec embout, avec gaine plastique (Capacité de connexion électrique) | 0.25 mm² ... 1 mm² |
| Section du conducteur flexible, avec virole sans gaine plastique (Capacité de connexion électrique) | 0.25 mm² ... 1.5 mm² |
Description du produit
Hybrid connector for printed circuit board, nominal section: 6 mm², color: green, nominal current: 41 A, 8 A, nominal voltage (III/2): 1000 V, contact surface: Tin, contact type: Female, number of pot
