En stock Produit phare
LZS:PT5D5L24

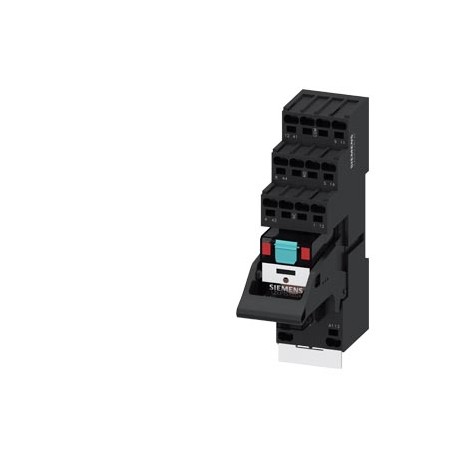

LZS:PT5D5L24 SIEMENS Plug-in relay complete unit 4 W, 24 V DC LED module red Socket with logic isolation Spr..
$0.00USD
4527 en stock
Spécifications clés
:VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-15-21UNSPSC1539-12-23-26
EAN:4011209674516
UPC:662643543049
ETIM:5
Informations sur le fournisseur
SIEMENS
Produits : 367174
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| VersionClassificationeClass627-37-16-01eClass7.127-37-16-01eClass827-37-16-01eClass927-37-16-01eClass9.127-37-16-01ETIM5EC001437ETIM6EC001437ETIM7EC001437ETIM8EC001437UNSPSC1439-12-15-21UNSPSC1539-12-23-26 | |
| EAN | 4011209674516 |
| UPC | 662643543049 |
| ETIM | 5 |
| profondeur | 79 mm |
| largeur | 28 mm |
| UNSPSC | 14 |
| eClass | 6 |
| hauteur | 98 mm |
| ● à Washington | 15 ms |
| ● solide | 1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5 |
| Code de groupe | R711 |
| ● à 24 V | 4 A |
| Confirmation | |
| Date : 5 mars 2022 | Subject to change without notice© Copyright Siemens 2022 |
| Facteur Métal | LB------ |
| ● à 250 V | 4 A |
| ● échoué | 18 ... 16 |
| Groupe de produits | 5816 |
| Classe de produits | A: Standard product which is a stock item could be returned within the returns guidelines/period. |
| Unité de quantité | 1 Piece |
| retard de fermeture | |
| retard d'ouverture | |
| Code des produits | 85364190 |
| Famille de produits | Coupling relays |
| dernière modification : | 10/13/2021 |
| Poids net (kg) | 0,109 Kg |
| courant thermique | 6 A |
| type de tension | DC |
| ● valeur nominale | 24 V |
| Profondeur (EF000049) | 98.0 |
| Largeur (EF000008) | 28.0 |
| méthode de fixation | snap-on mounting |
| Pays d'origine | Germany |
| Hauteur (EF000040) | 79.0 |
| position de montage | any |
| ● valeur initiale | 0.9 |
| LKZ_FDB/ CatalogID | CC-IC10 |
| Quantité d'emballage | 1 |
| nom de marque du produit | SIRIUS |
| changement de comportement | monostable |
| ● pendant le stockage | -25 ... +70 °C |
| Dimensions de l'emballage | 104,50 x 145,00 x 87,50 |
| Description du produit | Plug-in relay complete unit 4 W, 24 V DC LED module red Socket with logic isolation Spring-type terminal (push-in) |
| température ambiante | |
| version d'affichage LED | Yes |
| désignation du produit | Coupling relay with plug-in relay |
| classe de protection IP | IP20 |
| ● pendant le fonctionnement | -40 ... +70 °C |
| ● pendant le transport | -25 ... +70 °C |
| ● valeur à pleine échelle | 1.4 |
| puissance active consommée | 0.75 W |
| quantité minimale de commande | 5 |
| Cycle de vie du produit (PLM) | PM300:Active Product |
| ● Câbles AWG solides | 1x (18 ... 16), 2x (18 ... 16) |
| Approbation générale du produit | Declaration of Conformity |
| désignation du type de produit | LZS |
| type de contact de commutation | Changeover contact |
| Règlement sur le contrôle des exportations | AL : N / ECCN : N |
| Courant nominal (EF000001) | - |
| ● câbles multibrins AWG | 1x (18 ... 16), 2x (18 ... 16) |
| Délai de livraison standard départ usine | 2 Day/Days |
| Surcharge pour matières premières | None |
| Unité de mesure de la taille de l'emballage | MM |
| Tension d'alimentation de commande en courant continu | |
| Interdiction de substance (Date) | 05/01/2012 |
| fréquence de fonctionnement avec charge | 360 1/h |
| type de connexion électrique | spring-loaded terminals |
| Entraînement, polarisation (EF003355) | Polarized |
| Avec indication LED (EF005950) | true |
| matériau des contacts de commutation | AgNi 90/10 |
| Complet avec douille (EF003359) | true |
| conception de la fonction de commutation | changeover switch |
| fréquence de fonctionnement à vide | 36 000 1/h |
| prise enfichable du composant du produit | Yes |
| Type de contact de commutation (EF003358) | Single contact |
| Avec pinces détachables (EF003340) | false |
| conception de la base de douille à enclenchement rapide | Socket with logic isolation |
| section transversale du conducteur connectable | |
| terminal amovible de fonction produit | No |
| Degré de protection (IP) (EF005474) | IP20 |
| Entraînement, changement d'attitude (EF003356) | Mono stable |
| Numéro d'article (Numéro destiné au marché) | LZS:PT5D5L24 |
| Type de tension pour l'actionnement (EF008242) | DC |
| ampérage admissible du relais de sortie à DC-13 | |
| Type de connexion électrique (EF003961) | Spring clamp connection |
| Obligation de reprise des DEEE (2012/19/UE) | Yes |
| Avec contacts à guidage forcé (EF003357) | false |
| conception du mécanisme de fonctionnement du relais | poled |
| Code de référence selon la norme CEI 81346-2 | K |
| Affichage de la version sous forme d'indicateur d'état par LED | LED red |
| nombre de contacts CO pour les contacts auxiliaires | 4 |
| nombre de contacts NC pour les contacts auxiliaires | 0 |
| nombre de contacts NO pour les contacts auxiliaires | 0 |
| type de sections transversales de conducteurs connectables | |
| ● finement broché avec traitement final du noyau | 1x (0,75 ... 1,5), 2x 0,75 |
| ● finement débridée sans traitement final de cœur | 1x (0,75 ... 1,5), 2x (0,75 ... 1,0), 2x 1,5 |
| Tension d'alimentation de commande nominale Us en courant continu (EF003980) | ['-', '-'] |
| courant de fonctionnement à DC-13 à valeur nominale de 24 V | 4 A |
| conception de la fonction de commutation à commande positive | No |
| durée de vie mécanique (cycles de commutation) typique | 30 000 000 |
| courant de fonctionnement des contacts auxiliaires à AC-15 | |
| courant de fonctionnement des contacts auxiliaires du DC-13 | |
| Nombre de contacts en tant que contact de transition (EF008257) | 4 |
| Groupe de prix spécifique à la région / Groupe de prix du siège social | 41H / 41H |
| Tension d'alimentation de commande nominale Us à 50 Hz CA (EF003978) | - |
| Tension d'alimentation de commande nominale Us à 60 Hz CA (EF003979) | - |
| Nombre de contacts en tant que contact normalement ouvert (EF008256) | 0 |
| Numéro AWG sous forme de section transversale de conducteur connectable codée | |
| tension de déchet en pourcentage par rapport à la tension d'entrée | 10 % |
| Nombre de contacts normalement fermés (EF008255) | 0 |
| valeur nominale de la tension d'alimentation du régulateur de facteur de plage de fonctionnement en courant continu | |
| endurance électrique (cycles de commutation) typique à AC-15 sous 230 V | 250 000 |
| Conformité aux restrictions relatives aux substances conformément à la directive RoHS | Since: 01.05.2012 |
| Article 33 du règlement REACH : Obligation d’informer en fonction de la liste actuelle des candidats | Reach InformationThere is currently no information on SVHC (Substances of Very High Concern http://echa.europa.eu/web/guest/candidate-list-table) from the supply chain and our established procedures for screening our products for Substances of Very High Concern.We compare our products regularly with the information of the upstream users with regard to the substances indicated in the candidate list in accordance with the requirements of the REACH regulation. As soon as we have new findings, our information will be updated accordingly. |
| conception du fusible pour la protection contre les courts-circuits de l'interrupteur auxiliaire requise | fuse gG: 6 A |
| Approbation générale du produitDéclaration de conformitéAutreConfirmationDéclaration de conformité Royaume-UniConfirmation | General Product Approval |
