M23-12S1N12W500S

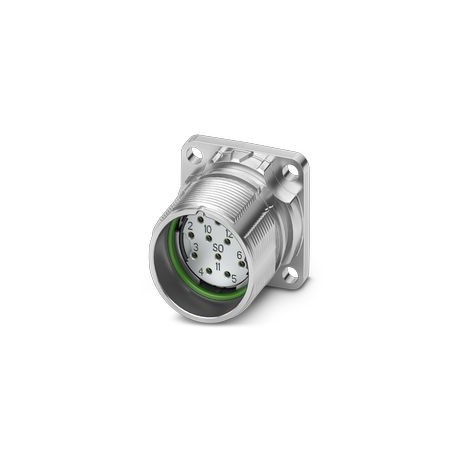

M23-12S1N12W500S 1320259 PHOENIX CONTACT M23, Conect. plug. to be apar. front wall, series: M23 PRO Signal, ..
$24.59USD
440 en stock
Spécifications clés
:• WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired.
Lien:Weld connection
note:to a max. connection section
Codage:N
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • WARNING: Only operate products in perfect condition. Regularly check the products for damage. Immediately take out defective products. Replace the damaged products. The item cannot be repaired. | |
| Lien | Weld connection |
| note | to a max. connection section |
| Codage | N |
| Application | Signal |
| Dimensions de la bride | 26 mm x 26 mm |
| Viser Pg | without |
| Type de fil | M23 |
| Nombre de poteaux | 12 |
| Type de produit | Circular connectors (device side) |
| Type de serrage | For standard and ONECLICK quick locking |
| Notes générales | Take into account the derating curve. |
| Plan d'insertion | 12 |
| Matériaux de contact | CuZn |
| Matériau du boîtier | GD-Zn |
| Cycles de manœuvre | 100 |
| Degré de pollution | 3 |
| Hauteur d'installation | 2000 m |
| Consignes de sécurité | WARNING: Connectors must not be connected or disconnected under load. Failure to comply with it and use it in accordance with the rules may result in damage to persons and/or property. |
| Température constante | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| Degré de protection | IP68 |
| Catégorie de surtension | Iii |
| Sens de rotation | standard |
| Type de commutation de contact | female |
| Dimensionnement de la tension d'impulsion | 2.5 kV |
| Matériau de la surface de contact | Ni/Au |
| matériau isolant du corps | PA 6.6 |
| Contact de signal de tension nominale | 150 V |
| Degré de protection (activé) | IP66 / IP68 (2 m / 24 h) |
| Température ambiante (de fonctionnement) | -40 °C ... 105 °C (see derating) |
| Diamètre des contacts Contacts de signal | 1 mm |
| Section de fil Contacts de signal Max. | 1 mm² |
| Section de fil Contacts de signal Min. | 0.08 mm² |
| Courant nominal pour chaque contact de signalisation | 8 A |
| Classe de combustibilité selon la norme UL 94 | V0 |
Description du produit
M23, Conect. plug. for apar. front wall, M23 PRO, straight, for ONECLICK quick lock and standard, No. of poles: 12, Direction of rotation: Standard, contact type: Female, Solder connection, 4x Ø 3.2,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
