M23-19S1N12WB00S

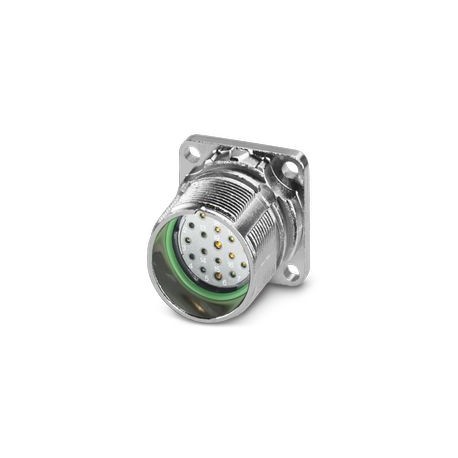

M23-19S1N12WB00S 1326010 PHOENIX CONTACT M23, Conect. plug. to be apar. front wall, series: M23 PRO, straigh..
$21.11USD
503 en stock
Spécifications clés
:• WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible.
Note:for max. connection cross section
Codage:N
Général:Please observe the derating curve.
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| • WARNING: Commission properly functioning products only. The products must be regularly inspected for damage. Decommission defective products immediately. Replace damaged products. Repairs are not possible. | |
| Note | for max. connection cross section |
| Codage | N |
| Général | Please observe the derating curve. |
| Application | Signal |
| Consignes de sécurité | WARNING: The connectors may not be plugged in or disconnected under load. Ignoring the warning or improper use may damage persons and/or property. |
| Type de fil | M23 |
| Type de produit | Circular connector (cable-side) |
| Tension nominale | 150 V |
| Type de verrouillage | for standard and ONECLICK fast locking system |
| Matériau du boîtier | GD-Zn |
| Méthode de connexion | Solder connection |
| Dimensions de la bride | 26 mm x 26 mm |
| Profil de connexion | 16+3 |
| Degré de pollution | 3 |
| Hauteur d'installation | 2000 m |
| Nombre de positions | 19 |
| Tension de surtension nominale | 1.5 kV |
| Catégorie de surtension | II |
| Sens de rotation | Standard |
| Température permanente | 125 °C (DIN EN 60512-9-2 / 1000 h) |
| type de commutation de contact | Socket |
| matériau isolant du corps | PA 6.6 |
| Cycles d'insertion/retrait | 100 |
| Courant nominal Contacts de puissance | 10 A |
| Tension nominale Contact de signal | 150 V |
| Diamètre des contacts Contacts de puissance | 1.5 mm |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (see to derating) |
| Diamètre des contacts Contacts de signal | 1 mm |
| Degré de protection (branché) | IP66 / IP68 (2m / 24h) / IP69K |
| Courant nominal par contact de signalisation | 8 A |
| Section transversale du fil de Litz Contacts de puissance max. | 1 mm² |
| Section transversale du fil de Litz Contacts de puissance min. | 0.08 mm² |
| Section transversale du fil de LitzContacts de signalmax. | 1 mm² |
| Section transversale du fil de LitzContacts de signal min. | 0.08 mm² |
Description du produit
M23, Conect. plug. for apar. wall mount, M23 PRO, straight, for ONECLICK quick locking and standard, No. of poles: 16+3, Direction of rotation: Standard, contact type: Female, Weld connection, 4x Ø2,7
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
