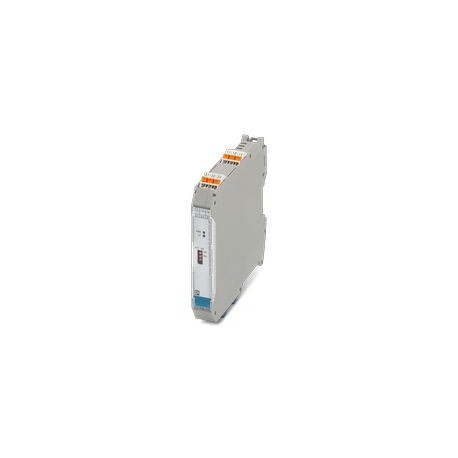

MACX MCR-EX-AP-RTD-RTD-SP
MACX MCR-EX-AP-RTD-RTD-SP 1291955 PHOENIX CONTACT Ex i-resistance insulator transformer is used for intrinsi..
$534.79USD
58 en stock
Spécifications clés
:≤ 100 Ω (per wire, 3-, 4-conductor circuit)
Profondeur:113.7 mm
Largeur:17.5 mm
Hauteur:107.8 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| ≤ 100 Ω (per wire, 3-, 4-conductor circuit) | |
| Profondeur | 113.7 mm |
| Largeur | 17.5 mm |
| Hauteur | 107.8 mm |
| Général | Accuracy, typically specified as a percentage of the basic measuring range at UN, 23°C |
| Altitude | ≤ 2000 m |
| Type de produit | Temperature transmitter |
| Tension d'essai | 350 V (50 Hz, 60 s) |
| Type de montage | NS 35/15, NS 35/7,5 |
| Plage de réglage | < 1 s (Input/output) |
| Temps de règlement | < 10 ms (10% ... 90%, multiplexer mode) |
| Identification | II (1) G [Ex ia Ga] IIC |
| Famille de produits | MACX Analog |
| Affichage de l'état | Green LED (supply voltage) |
| Nombre de canaux | 1 |
| Profondeur NS 35/7,5 | 114.5 mm (Snapped onto DIN rail NS 35/7,5 in accordance with EN 60715) |
| Matériau du boîtier | Polyamide (PA 6.6) |
| longueur de dénudage | 8 mm |
| Méthode de connexion | Push-in connection |
| Section transversale AWG | (converted acc. to IEC) |
| Position de montage | vertical, horizontal |
| Consommation d'énergie | ≤ 650 mW |
| dissipation de puissance | ≤ 600 mW |
| Dessin coté | |
| Circuits Ex i (EPL) | Ga |
| Degré de protection | IP20 (Terminal blocks) |
| Isolation électrique | 3-way isolation |
| Puissance de sortie maximale Po | 27 mW |
| courant d'entrée du capteur | 200 µA ... 5 mA |
| Plage de tension d'alimentation | 18 V ... 31.2 V |
| Technologie de connexion | 2-, 3-, 4-conductor |
| Installation Ex (EPL) | Gc |
| Courant du signal de sortie | 5 mA (Nominal current) |
| Tension du signal de sortie | 2 V DC (Nominal voltage) |
| Normes/réglementations | IEC/EN 60079-11 |
| Courant de sortie maximal Io | 16.5 mA |
| Tension de sortie maximale Uo | 6.5 V |
| courant de commutation max. | 100 mA |
| Tension d'alimentation nominale | 24 V DC |
| Description de l'entrée | Intrinsically safe |
| Résistance du signal de sortie | 400 Ω |
| Tension d'isolation nominale | 375 VPP |
| Tension de commutation maximale | 30 V |
| Section transversale du conducteur AWG | 24 ... 16 |
| Inductance interne maximale Li | negligible |
| protection contre l'inversion de polarité | yes |
| Capacité interne maximale Ci | negligible |
| Comportement de transmission du signal | In = Out |
| Section transversale du conducteur rigide | 0.2 mm² ... 1.5 mm² |
| Compatibilité électromagnétique | Tested in accordance with the following standards and regulations: EN 61326-1 For industrial use, NAMUR NE 21 |
| Plage de résistance du signal de sortie | 18 Ω ... 391 Ω (Pt 100) |
| Température ambiante (fonctionnement) | -20 °C ... 70 °C (Stand-alone device: any mounting position) |
| Section transversale du conducteur flexible | 0.2 mm² ... 1.5 mm² |
| Humidité admissible (fonctionnement) | ≤ 95 % (non-condensing) |
| Coefficient de température, typique | ≤ 0.1 % (10 K) |
| Plage de mesure de résistance linéaire | 18 Ω ... 391 Ω (Pt 100) |
| Tension maximale liée à la sécurité Um | 253 V AC |
| Types de capteurs (RTD) pouvant être utilisés | Pt 100 |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Température ambiante (stockage/transport) | -40 °C ... 80 °C |
| résistance maximale admissible du conducteur | ≤ 50 Ω (per wire, 2-conductor circuit) |
| I (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 1000 mH / 1000 µF |
| IIC (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 50 mH / 1.1 µF, 5 mH / 1.7 µF, 1 mH / 2.3 µF, 0.2 mH / 3.4 µF |
| IIA (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 900 mH / 1000 µF |
| IIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 120 mH / 25 µF |
| IIB/IIIC (circuit mixte) : Inductance externe max. Lo / Capacité externe max. Co | 100 mH / 5.3 µF, 20 mH / 6.9 µF, 2 mH / 11 µF, 0.5 mH / 15 µF |
| IIB/IIIC (circuit simple) : Inductance externe max. Lo / Capacité externe max. Co | 450 mH / 570 µF |
Description du produit
Ex i, Resistance Isolating Transformer is used for the intrinsically safe service of Pt 100 resistance thermometers in the technology of 2, 3 or 4 resistance conductors and transmitters. The measured
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
