MACX MCR-EX-SL-2NAM-R-UP-SP

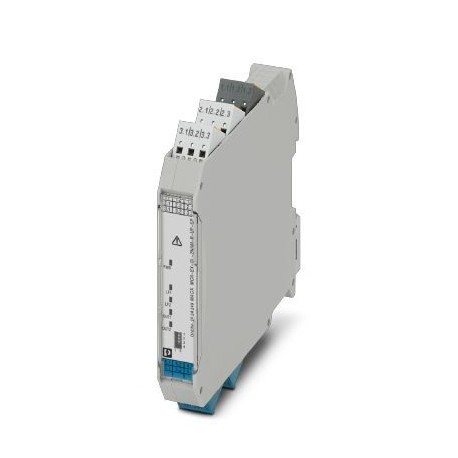

MACX MCR-EX-SL-2NAM-R-UP-SP 2924249 PHOENIX CONTACT Isolation amplifier
$0.00USD
4002 en stock
Spécifications clés
GTIN:4046356463683
Clé de commande:2924249
(Données CEM):IIB/IIIC
page du catalogue:Page 154 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356463683 |
| Clé de commande | 2924249 |
| (Données CEM) | IIB/IIIC |
| page du catalogue | Page 154 (C-5-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 17.5 mm |
| (Données d'entrée) | 30 V DC (2 A) |
| Hauteur (Remarque) | 99 mm |
| ATEX (données CEM) | II (1) G [Ex ia Ga] IIC |
| Groupe (données CEM) | IIC |
| IECEx (données CEM) | [Ex ia Ga] IIC |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Ex nA nC [ia Ga] IIC T4 Gc |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | Short circuit 100 Ω < RSensor < 360 Ω |
| SIL (Données de connexion) | 2 |
| ATEX (Données de connexion) | II (1) G [Ex ia Ga] IIC |
| Conformité (données CEM) | CE-compliant, additionally EN 61326 |
| Désignation (données CEM) | Conducted interferences |
| Couleur (Données de connexion) | gray |
| IECEx (Données de connexion) | [Ex ia Ga] IIC |
| Type de contact (Données saisies) | 1 PDT per channel |
| Désignation (Données de sécurité) | Conducted interferences |
| Émission de bruit (données CEM) | EN 61000-6-4 |
| UL, États-Unis/Canada (données CEM) | Class I Div 2; IS for Class I, II, III Div 1 |
| Immunité au bruit (Dimensions) | EN 61000-6-2 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant, additionally EN 61326 |
| Matériau de contact (Données d'entrée) | AgSnO2, hard gold-plated |
| Désignation (Données de connexion) | Output 1/output 2/input, power supply |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Commutation de sortie (Données d'entrée) | Relay output |
| Critère d'évaluation (données CEM) | A |
| Consommation électrique (données de sortie) | < 1.9 W |
| Dissipation de puissance (Données de sortie) | ≤ 1.3 W |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Push-in connection |
| Normes/réglementations (données CEM) | EN 61000-4-6 |
| Affichage de l'état (Données de connexion) | Green LED (supply voltage, PWR) |
| Fréquence de commutation (Données d'entrée) | ≤ 20 Hz (Load-dependent) |
| UL, États-Unis/Canada (Données de connexion) | Class I Div 2; IS for Class I, II, III Div 1 |
| Nombre de canaux (Données de connexion) | 2 |
| Signal d'entrée (conditions ambiantes) | Intrinsically safe |
| Critère d'évaluation (Données de sécurité) | A |
| Groupe (Données sur les caractéristiques de sécurité) | IIB/IIIC |
| Matériau du boîtier (Données de connexion) | PA 6.6-FR |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V AC/DC ... 253 V AC/DC (24 V AC/DC ... 230 V AC/DC (-20 % ... +10 %, 50/60 Hz)) |
| Normes/réglementations (Données de sécurité) | EN 61000-4-6 |
| Durée de vie mécanique (Données d'entrée) | 107cycles |
| Poids par pièce (emballage exclu) | 100.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Tension à vide (conditions ambiantes) | ~ 8 V DC |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | 300 Vrms(Rated insulation voltage (overvoltage category III; degree of pollution 2, safe isolation as per EN 61010-1)) |
| Consommation de courant maximale (Données de sortie) | < 80 mA |
| Tension de commutation maximale (données d'entrée) | 250 V AC (2 A, 60 Hz) |
| Catégorie de surtension (Données de connexion) | III |
| REACH SVHC (Normes et réglementations) | Lead 7439-92-1 |
| Niveau d'intégrité de sécurité (SIL) (Général) | 1 |
| Émission d'interférences (Données de connexion) | EN 61000-6-4 |
| Capacité de commutation maximale (données d'entrée) | 500 VA |
| Compatibilité électromagnétique (données CEM) | Conformance with EMC directive |
| Réponse indicielle (10-90%) (Données de connexion) | typ. 6 ms (N/O contact: OFF/ON) |
| Détection des défauts de ligne (conditions ambiantes) | Break 0.05 mA < IIN < 0.35 mA |
| Hystérésis de commutation (conditions ambiantes) | approx. 0.2 mA |
| Plage de tension d'alimentation nominale (Données de sortie) | 24 V AC/DC ... 230 V AC/DC (50/60 Hz) |
| Courant de court-circuit (conditions ambiantes) | ~ 8 mA |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C |
| Sources d'entrée disponibles (conditions ambiantes) | NAMUR proximity sensors (EN 60947-5-6) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Section du conducteur AWG max. (Alimentation électrique) | 16 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 1.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Indice d'inflammabilité selon la norme UL 94 (données CEM) | V0 |
| Puissance de sortie maximale Po (Données caractéristiques de sécurité) | 25 mW |
| Points de commutation (atténués) (Conditions ambiantes) | < 1.2 mA (blocking) |
| Courant de sortie maximal Io (Données caractéristiques de sécurité) | 10.3 mA |
| Tension de sortie maximale Uo (Données caractéristiques de sécurité) | 9.56 V |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Points de commutation (non atténués) (Conditions ambiantes) | > 2.1 mA (conductive) |
| Capacité externe maximale Co (Données caractéristiques de sécurité) | 26 µF |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Inductance interne maximale Li (Données caractéristiques de sécurité) | negligible |
| Inductance externe maximale Lo (Données caractéristiques de sécurité) | 1000 mH |
| Capacité interne maximale Ci (Données caractéristiques de sécurité) | 11 nF |
| Tension maximale relative à la sécurité Um (Données caractéristiques de sécurité) | 253 V AC/DC (Supply terminals) |
Description du produit
NAMUR Ex-i 2-channel separation amplifier with wide power range for proximity detectors and switches. A relay with switched contact per channel is available as a signal output. Fault detection (LFD),
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
