MACX MCR-SL-NAM-2RO

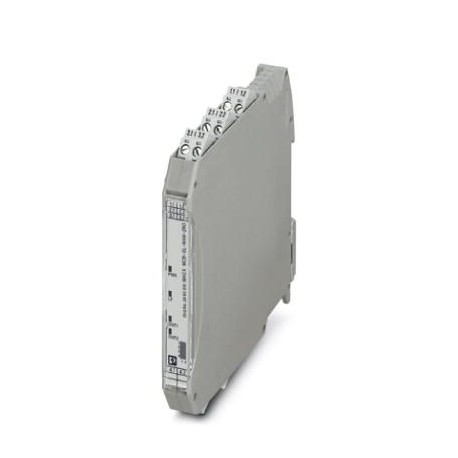

MACX MCR-SL-NAM-2RO 2865010 PHOENIX CONTACT Isolation amplifier
$0.00USD
3303 en stock
Spécifications clés
GTIN:4046356491686
Clé de commande:2865010
(Général):1.5 x 10-3(5 years)
page du catalogue:Page 133 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356491686 |
| Clé de commande | 2865010 |
| (Général) | 1.5 x 10-3(5 years) |
| page du catalogue | Page 133 (C-5-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 12.5 mm |
| (Données d'entrée) | 30 V DC (2 A) |
| Hauteur (Remarque) | 112.5 mm |
| λDD (Général) | 6 x 10-9(6 FIT) |
| λDU (Général) | 6.2 x 10-8(62 FIT) |
| λSD (Général) | 1 x 10-9(1 FIT) |
| λSU (Général) | 2.48 x 10-7(248 FIT) |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC T4 |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | Short circuit 100 Ω < RSensor < 360 Ω |
| Désignation (Générale) | Inverted operation |
| SIL (Données de connexion) | 2 |
| ATEX (Données de connexion) | II 3 G Ex nA nC IIC T4 Gc X |
| Couleur (Données de connexion) | gray |
| Type d'équipement (Général) | Type A |
| Type de contact (Données saisies) | 2 N/O contacts |
| Immunité au bruit (Dimensions) | EN 61000-6-2 EN 61326 |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| (Données sur les caractéristiques de sécurité) | Class I, Zone 2, Group IIC T4 |
| Conformité (Données de connexion) | CE-compliant, additionally EN 61326-1 |
| Matériau de contact (Données d'entrée) | AgSnO2, hard gold-plated |
| Désignation (Données de connexion) | Output 1/output 2/input/power supply, DIN rail connector |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Commutation de sortie (Données d'entrée) | Relay output |
| Exigence d'intégrité (Général) | IEC 61508 - Low demand |
| Consommation électrique (données de sortie) | < 950 mW |
| Dissipation de puissance (Données de sortie) | < 950 mW |
| Longueur de dénudage (Alimentation électrique) | 7 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Affichage de l'état (Données de connexion) | Green LED (supply voltage) |
| Fréquence de commutation (Données d'entrée) | ≤ 20 Hz (without load) |
| UL, États-Unis/Canada (Données de connexion) | UL 508 Listed |
| ATEX (Données sur les caractéristiques de sécurité) | II 3 G Ex nA nC IIC T4 Gc X |
| Nombre de canaux (Données de connexion) | 1 |
| Couverture diagnostique (DC) (Général) | DCS= 0.4 %, DCD= 8 % |
| Matériau du boîtier (Données de connexion) | PA 6.6-FR |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Durée de vie mécanique (Données d'entrée) | 107cycles |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Couple de serrage maximal (Alimentation électrique) | 0.6 Nm |
| Poids par pièce (emballage exclu) | 140.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Tension à vide (conditions ambiantes) | ~ 8 V DC |
| Fraction de défaillance sûre (SFF) (Général) | 78 % |
| Couple de serrage, min (Alimentation électrique) | 0.5 Nm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | 2.5 kV (50 Hz, 1 min., test voltage) |
| Consommation de courant maximale (Données de sortie) | 30 mA (24 V DC) |
| Tension de commutation maximale (données d'entrée) | 250 V AC (2 A) |
| Catégorie de surtension (Données de connexion) | III |
| Niveau d'intégrité de sécurité (SIL) (Général) | 1 |
| DNV GL-EMC (Données sur les caractéristiques de sécurité) | B |
| Émission d'interférences (Données de connexion) | EN 61000-6-4 |
| Capacité de commutation maximale (données d'entrée) | 500 VA |
| Conformité (Données relatives aux caractéristiques de sécurité) | CE-compliant, additionally EN 61326-1 |
| Détection des défauts de ligne (conditions ambiantes) | Break 0.05 mA < IIN < 0.35 mA |
| Hystérésis de commutation (conditions ambiantes) | < 0.2 mA |
| Courant de court-circuit (conditions ambiantes) | ~ 8 mA |
| Émission sonore (Données sur les caractéristiques de sécurité) | EN 61000-6-4 |
| UL, États-Unis/Canada (Données sur les caractéristiques de sécurité) | UL 508 Listed |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C (Any mounting position) |
| Sources d'entrée disponibles (conditions ambiantes) | NAMUR proximity sensors (EN 60947-5-6) |
| DNV GL-Humidité (Données sur les caractéristiques de sécurité) | B |
| DNV GL-Enceinte (Données sur les caractéristiques de sécurité) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (Données sur les caractéristiques de sécurité) | A |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| DNV GL-Température (Données sur les caractéristiques de sécurité) | B |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Points de commutation (atténués) (Conditions ambiantes) | < 1.2 mA (blocking) |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Points de commutation (non atténués) (Conditions ambiantes) | > 2.1 mA (conductive) |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Compatibilité électromagnétique (Données caractéristiques de sécurité) | Conformance with EMC directive |
| Probabilité de défaillance dangereuse à la demande (PFDAVG) (Général) | 3.01 x 10-4(1 year) |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les caractéristiques de sécurité) | V0 |
Description du produit
NAMUR separation amplifier for the operation of proximity detectors and switches. The signals are transmitted to the control level via 2 separate relay outputs (normally open contact). Cable Fault Det
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
