En stock Produit phare
MACX MCR-SL-RPSS-2I-2I-SP

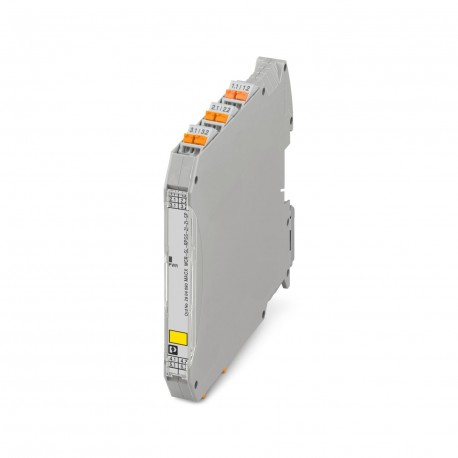

MACX MCR-SL-RPSS-2I-2I-SP 2904090 PHOENIX CONTACT Signal isolator
$0.00USD
3387 en stock
Spécifications clés
GTIN:4046356773362
Note:Made to Order (non-returnable)
Clé de commande:2904090
page du catalogue:Page 123 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356773362 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2904090 |
| page du catalogue | Page 123 (C-5-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 12.5 mm |
| (Données d'entrée) | > 22.5 mA (In the event of cable short circuit at the input (as per NE 43)) |
| Hauteur (Remarque) | 116 mm |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Class I, Zone 2, Group IIC T4 |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | |
| SIL (Données de connexion) | 3 |
| ATEX (Données de connexion) | II 3 G Ex nA IIC T4 Gc X |
| Couleur (Données de connexion) | green |
| Fonction HART (Général) | Yes |
| Sortie du signal (données d'entrée) | Current output |
| Immunité au bruit (Dimensions) | EN 61000-6-2 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant, additionally EN 61326 |
| Désignation (Données de connexion) | Output 1/output 2/ power supply |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Protocoles pris en charge (Général) | HART |
| (Communication de données (contournement)) | Class I, Zone 2, Group IIC T4 |
| Dissipation de puissance (Données de sortie) | < 1.4 W (at 24 V DC / 20 mA) |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Méthode de connexion (Alimentation électrique) | Push-in connection |
| Affichage de l'état (Données de connexion) | Green LED (supply voltage) |
| UL, États-Unis/Canada (Données de connexion) | UL 61010 Listed |
| Nombre de canaux (Données de connexion) | 2 |
| ATEX (Communication de données (contournement)) | II 3 G Ex nA IIC T4 Gc X |
| Signal de sortie actuel (données d'entrée) | 4 mA ... 20 mA (active) |
| Matériau du boîtier (Données de connexion) | PA 6.6-FR |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Comportement de transmission (données d'entrée) | 1:1 to input signal |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Poids par pièce (emballage exclu) | 140.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | 1.5 kV (50 Hz, 1 min., test voltage) |
| Consommation de courant maximale (Données de sortie) | < 100 mA (24 V / 20 mA) |
| Catégorie de surtension (Données de connexion) | II |
| Émission d'interférences (Données de connexion) | EN 61000-6-4 |
| DNV GL-EMC (Communication de données (contournement)) | A |
| Réponse indicielle (10-90%) (Données de connexion) | < 1.3 ms (for 4 mA ... 20 mA step) |
| Conformité (Communication de données (contournement)) | CE-compliant, additionally EN 61326 |
| Signal d'entrée actuel (conditions ambiantes) | 4 mA ... 20 mA |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C (Any mounting position) |
| Charge/sortie courant de sortie (Données d'entrée) | ≤ 450 Ω (20 mA) |
| Erreur de transmission maximale (données de connexion) | < 0.1 % (of final value) |
| Émission de bruit (Communication de données (contournement)) | EN 61000-6-4 |
| UL, États-Unis/Canada (Communication de données (contournement)) | UL 61010 Listed |
| DNV GL-Humidité (Communication de données (contournement)) | B |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Erreur de transmission typique (Données de connexion) | < 0.05 % (of final value) |
| Restriction d'utilisation (Données commerciales clés) | EMC: class A product, see manufacturer's declaration in the download area |
| Boîtier DNV GL (Communication de données (contournement)) | Required protection according to the Rules shall be provided upon installation on board |
| DNV GL-Vibration (Communication de données (contournement)) | A |
| Section du conducteur AWG max. (Alimentation électrique) | 16 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Tension d'alimentation de l'émetteur (conditions ambiantes) | > 16 V (at 20 mA) |
| DNV GL-Température (Communication de données (contournement)) | B |
| Section transversale maximale du conducteur solide (alimentation électrique) | 1.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.01 %/K |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 1.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Plage de signal de sous-charge/surcharge (conditions ambiantes) | 0 mA ... 24 mA |
| Comportement de sortie en cas d'erreur (données d'entrée) | < 3.6 mA (In the event of cable break at the input (as per NE 43)) |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Compatibilité électromagnétique (communication de données (contournement)) | Conformance with EMC directive |
| Indice d'inflammabilité selon UL 94 (Communication de données (dérivation)) | V0 |
Description du produit
2-channel power signal conditioner for the operation of 2-conductor measurement transducers, input: 4... 20 mA (power), output: 4 ... 20 mA (active), bidirectional transmission with digital HART trans
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
