En stock Produit phare
MACX MCR-VAC

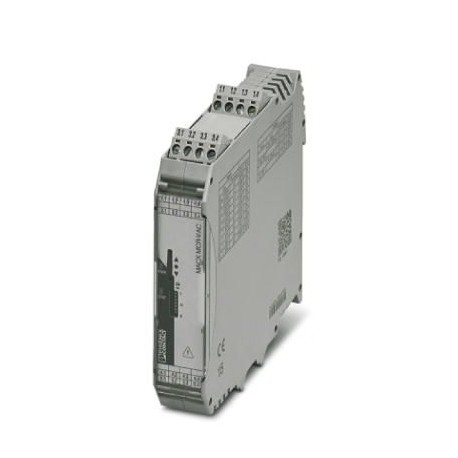

MACX MCR-VAC 2906239 PHOENIX CONTACT Voltage measuring transducers
$0.00USD
3291 en stock
Spécifications clés
GTIN:4055626051000
Clé de commande:2906239
(Général):IEC 61010-2-030
page du catalogue:Page 250 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626051000 |
| Clé de commande | 2906239 |
| (Général) | IEC 61010-2-030 |
| page du catalogue | Page 250 (C-5-2017) |
| Profondeur (Remarque) | 114.5 mm |
| Unité d'emballage | 1 pc |
| Largeur (Remarque) | 22.5 mm |
| (Données d'entrée) | 4 mA ... 20 mA |
| Hauteur (Remarque) | 99 mm |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | IEC 61010-2-030 |
| Ripple (Données d'entrée) | 50 mV |
| numéro de tarif douanier | 85437090 |
| Conformité (Générale) | CE-compliant |
| Couleur (Données de connexion) | gray |
| Émission de bruit (Général) | EN 61000-6-4 |
| Nom de la sortie (Données d'entrée) | Current output |
| UL, États-Unis/Canada (Général) | UL 61010 Listed |
| Gamme de fréquences (Général) | 45 Hz ... 405 Hz |
| Filetage (Alimentation électrique) | M3 |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Conformité (Données de connexion) | CE-compliant |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Tension de test (Données de connexion) | 5.3 kV AC (50 Hz, 1 min.) |
| Directive Basse Tension (Généralités) | Conformance with Low Voltage Directive |
| Normes/réglementations (Généralités) | IEC 61010-1 |
| Longueur de dénudage (Alimentation électrique) | 8 mm |
| Portée d'alignement (Données de connexion) | ± 20 % |
| Alignement zéro (Données de connexion) | ± 20 % |
| Méthode de connexion (Alimentation électrique) | Pluggable screw connection |
| Courant de sortie maximal (données d'entrée) | ≤ 22 mA |
| Tension de sortie maximale (données d'entrée) | ≤ 11 V |
| Émission de bruit (Données de connexion) | EN 61000-6-4 |
| Immunité au bruit (Données de connexion) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| UL, États-Unis/Canada (Données de connexion) | UL 61010 Listed |
| Nom. tension (Conditions ambiantes) | + 660 V AC |
| Signal de sortie actuel (données d'entrée) | 0 mA ... 20 mA |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC |
| Signal de sortie de tension (données d'entrée) | 0 V ... 10 V |
| Position de montage (Données de connexion) | any |
| Technologie de connexion (Alimentation électrique) | Screw connection |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC (-20 % ... +25 %) |
| Poids par pièce (emballage exclu) | 229.000 g |
| Degré de pollution (Données de connexion) | 2 |
| Résistance d'entrée (conditions ambiantes) | 240 kΩ |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Consommation de courant maximale (Données de sortie) | < 45 mA |
| Instructions de montage (Données de connexion) | Can be aligned with spacing = 10 mm |
| Compatibilité électromagnétique (Général) | Conformance with EMC directive |
| Normes/réglementations (Données de connexion) | IEC 61010-1 |
| Plage de tension d'entrée (conditions ambiantes) | 0 V ... 24 V AC |
| Réponse indicielle (10-90%) (Données de connexion) | < 180 ms |
| Plage de mesure de fréquence (Données de connexion) | 45 Hz ... 405 Hz |
| Température ambiante (fonctionnement) (Dimensions) | -25 °C ... 60 °C |
| Charge/sortie courant de sortie (Données d'entrée) | < 500 Ω |
| Tension de sortie de charge (données d'entrée) | > 10 kΩ |
| Erreur de transmission maximale (données de connexion) | < 1 % (from a measuring range final value, 45 ... 65 Hz) |
| Restriction d'utilisation (Données commerciales clés) | 1 |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.015 %/K |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 85 °C (non-condensing) |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
Description du produit
MACX MCR voltage converter, for alternating voltages of 0 V ... 20 V AC to 0 ... 660 V AC, output signal: 0 V ... 10 V/0(4) ... 20 mA
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Documents du produit
Fiche technique
Spécifications techniques et données de performance
Manuel d'utilisateur
Guide d'installation et d'utilisation
