En stock Produit phare
MACX PL-EX-RPSSI-2I

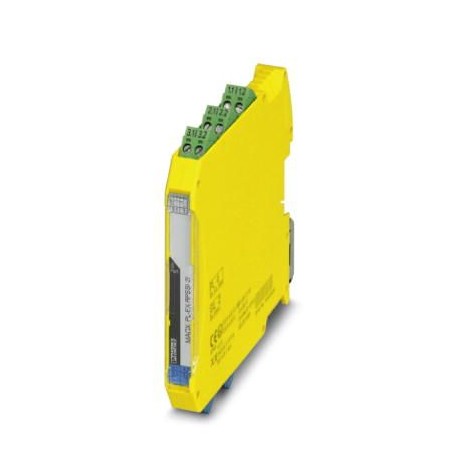

MACX PL-EX-RPSSI-2I 2904959 PHOENIX CONTACT Repeater power supply
$0.00USD
3114 en stock
Spécifications clés
GTIN:4046356904049
Note:Made to Order (non-returnable)
Clé de commande:2904959
page du catalogue:Page 168 (C-5-2017)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356904049 |
| Note | Made to Order (non-returnable) |
| Clé de commande | 2904959 |
| page du catalogue | Page 168 (C-5-2017) |
| Unité d'emballage | 1 pc |
| (Données d'entrée) | 0 mA (Cable short-circuit in the input) |
| (Données de sécurité) | IIB |
| Pays d'origine | DE (Germany) |
| (Données de connexion) | Ex nA [ia Ga] IIC/IIB T4 Gc |
| ATEX (Données de sécurité) | II (1) G [Ex ia Ga] IIC/IIB |
| Groupe (Données de sécurité) | IIC |
| IECEx (Données de sécurité) | [Ex ia Ga] IIC/IIB |
| numéro de tarif douanier | 85437090 |
| (Conditions ambiantes) | > 15.1 V (23 mA) |
| SIL (Données de connexion) | 2 |
| ATEX (Données de connexion) | II (1) G [Ex ia Ga] IIC/IIB |
| Couleur (Données de connexion) | yellow |
| Fonction HART (Général) | Yes |
| IECEx (Données de connexion) | [Ex ia Ga] IIC/IIB |
| Conformité (données de sécurité) | CE-compliant, additionally EN 61326 |
| Désignation (Données de sortie) | Signal conditioner operation |
| Ondulation de sortie (Données d'entrée) | < 20 mVrms |
| Sortie du signal (données d'entrée) | Signal conditioner operation |
| Profondeur (Données commerciales clés) | 114.5 mm |
| Immunité au bruit (Dimensions) | EN 61000-6-2 When being exposed to interference, there may be minimal deviations. |
| Filetage (Alimentation électrique) | M3 |
| Largeur (Données commerciales clés) | 12.5 mm |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Taille (Données commerciales clés) | 99 mm |
| UL, États-Unis/Canada (Données de sécurité) | UL 61010 |
| Conformité (Données de connexion) | CE-compliant, additionally EN 61326 |
| Désignation (Données de connexion) | Output 1/output 2 |
| Altitude maximale (Dimensions) | ≤ 2000 m |
| Protocoles pris en charge (Général) | HART |
| Dissipation de puissance (Données de sortie) | < 1.2 W (24 V DC/ 20 mA) |
| Longueur de dénudage (Alimentation électrique) | 7 mm |
| Méthode de connexion (Alimentation électrique) | Screw connection |
| Affichage de l'état (Données de connexion) | Green LED (PWR supply voltage) |
| UL, États-Unis/Canada (Données de connexion) | UL 61010 |
| Nombre de canaux (Données de connexion) | 1 |
| Signal d'entrée (conditions ambiantes) | Signal conditioner operation |
| Chute de tension (conditions ambiantes) | approx. 3.9 V |
| Signal de sortie actuel (données d'entrée) | 4 mA ... 20 mA (active) |
| Matériau du boîtier (Données de connexion) | PA 6.6-FR |
| Plage de tension d'alimentation (Données de sortie) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Groupe (Communication de données (contournement)) | IIB |
| Tension d'alimentation nominale (Données de sortie) | 24 V DC |
| Couple de serrage maximal (Alimentation électrique) | 0.6 Nm |
| Poids par pièce (emballage exclu) | 200.000 g |
| Couple de serrage, min (Alimentation électrique) | 0.5 Nm |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Isolation électrique (Données de connexion) | 1.5 kV AC (50 Hz, 1 min., test voltage) |
| Consommation de courant maximale (Données de sortie) | < 46 mA (24 V DC / 20 mA) |
| Opération (Communication de données (contournement)) | Signal conditioner operation |
| Réponse indicielle (10-90%) (Données de connexion) | 1.3 ms (for jump 4 mA ... 20 mA, typical) |
| Signal d'entrée actuel (conditions ambiantes) | 4 mA ... 20 mA |
| Plage de tension d'alimentation nominale (Données de sortie) | 19.2 V DC ... 30 V DC (24 V DC -20%...+25%) |
| Compatibilité électromagnétique (Données de sécurité) | Conformance with EMC directive |
| Température ambiante (fonctionnement) (Dimensions) | -20 °C ... 60 °C (Any mounting position) |
| Charge/sortie courant de sortie (Données d'entrée) | < 450 Ω (20 mA) |
| Erreur de transmission maximale (données de connexion) | < 0.1 % (of final value) |
| Humidité admissible (fonctionnement) (Dimensions) | 10 % ... 95 % (non-condensing) |
| Erreur de transmission typique (Données de connexion) | < 0.05 % (of final value) |
| Courant d'entrée Ii (Communication de données (bypass)) | ≤ 150 mA |
| Tension d'entrée Ui (Communication de données (bypass)) | ≤ 30 V |
| Section du conducteur AWG max. (Alimentation électrique) | 14 |
| Section du conducteur AWG min. (Alimentation électrique) | 24 |
| Compatibilité électromagnétique (Données de connexion) | Conformance with EMC directive |
| Tension d'alimentation de l'émetteur (conditions ambiantes) | > 16 V (20 mA) |
| Section transversale maximale du conducteur solide (alimentation électrique) | 2.5 mm² |
| Section transversale minimale du conducteur solide (alimentation électrique) | 0.2 mm² |
| Coefficient de température maximal (Données de connexion) | < 0.01 %/K |
| Puissance de sortie maximale Po (Communication de données (bypass)) | 587 mW |
| Température ambiante (stockage/transport) (Dimensions) | -40 °C ... 80 °C |
| Section du conducteur flexible max. (Alimentation électrique) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Alimentation électrique) | 0.2 mm² |
| Indice d'inflammabilité selon la norme UL 94 (Données de sécurité) | V0 |
| Courant de sortie maximal Io (Communication de données (bypass)) | 93 mA |
| Tension de sortie maximale Uo (Communication de données (bypass)) | 25.2 V |
| Comportement de sortie en cas d'erreur (données d'entrée) | 0 mA (Cable break in the input) |
| Capacité externe maximale Co (Communication de données (bypass)) | 820 nF |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Inductance interne maximale Li (Communication de données (bypass)) | negligible |
| Inductance externe maximale Lo (Communication de données (bypass)) | 4 mH |
| Capacité interne maximale Ci (Communication de données (bypass)) | negligible |
| Tension maximale liée à la sécurité Um (Communication de données (bypass)) | 253 V AC (125 V DC) |
