MBK3/E-Z-PE

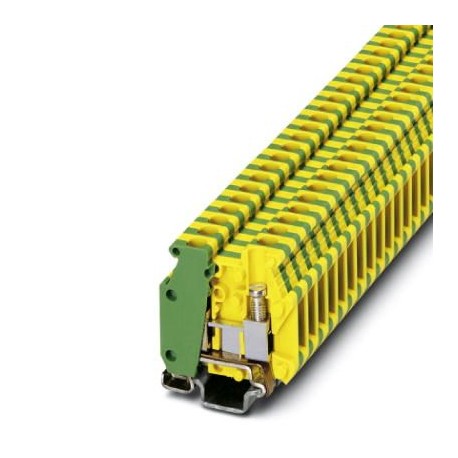

MBK 3/E-Z-PE 1413117 PHOENIX CONTACT Mini ground terminal block
$0.00USD
4880 en stock
Spécifications clés
GTIN:4017918021191
Clé de commande:1413117
page du catalogue:Page 519 (CL1-2011)
Unité d'emballage:50 pc
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918021191 |
| Clé de commande | 1413117 |
| page du catalogue | Page 519 (CL1-2011) |
| Unité d'emballage | 50 pc |
| Largeur (Générale) | 5.2 mm |
| Longueur (générale) | 28 mm |
| Pays d'origine | PL (Poland) |
| Remarque (Dimensions) | Please observe the current carrying capacity of the DIN rails. |
| (Données de connexion) | IEC 60947-7-2 |
| numéro de tarif douanier | 85369010 |
| Hauteur NS 15 (Général) | 31.5 mm |
| Filetage (Dimensions) | M3 |
| Note (Données commerciales clés) | When aligned with a feed-through terminal block of the same shape, a partition plate must be used for insulation voltages > 250 V |
| Couleur (Données commerciales clés) | green-yellow |
| (Normes et réglementations) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Longueur de dénudage (Dimensions) | 8 mm |
| Méthode de connexion (Dimensions) | Screw connection |
| Couple de serrage max (Dimensions) | 0.8 Nm |
| Couple de serrage, min (Dimensions) | 0.6 Nm |
| Poids par pièce (emballage exclu) | 5.860 g |
| Ouvrir le panneau latéral (Données commerciales clés) | No |
| Normes et réglementations RoHS en Chine | Environmentally Friendly Use Period = 50 |
| Calibre cylindrique interne (Dimensions) | A3 |
| Nombre de niveaux (Données commerciales clés) | 1 |
| REACH SVHC (Normes et réglementations) | 4-Nonylphenol, ethoxylated |
| Degree of pollution (Key Commercial Data) | 3 |
| Matériau isolant (Données commerciales clés) | PA |
| Tension de surtension nominale (Données commerciales clés) | 6 kV |
| Overvoltage category (Key Commercial Data) | III |
| Section nominale (Données commerciales clés) | 2.5 mm² |
| Nombre de connexions (Données commerciales clés) | 2 |
| Section transversale du conducteur AWG max. (Dimensions) | 12 |
| Section transversale du conducteur AWG min. (Dimensions) | 24 |
| Raccordement conforme aux normes (Dimensions) | IEC 60947-7-2 |
| Section transversale maximale du conducteur plein (Dimensions) | 4 mm² |
| Section transversale minimale du conducteur solide (Dimensions) | 0.2 mm² |
| Groupe de matériaux isolants (Données commerciales clés) | I |
| Section transversale du conducteur flexible max. (Dimensions) | 2.5 mm² |
| Section transversale du conducteur flexible min. (Dimensions) | 0.2 mm² |
| Connexion conforme à la norme (Données de connexion) | CSA |
| NF F16-101, NF F10-102 Classe F (Données commerciales clés) | 2 |
| NF F16-101, NF F10-102 Classe I (Données commerciales clés) | 2 |
| Indice d'oxygène (DIN EN ISO 4589-2) (Données commerciales clés) | >32 % |
| Section maximale du conducteur AWG, flexible (Dimensions) | 14 |
| Section minimale du conducteur AWG, flexible (Dimensions) | 24 |
| Indice d'inflammabilité selon la norme UL 94 (Données de connexion) | V0 |
| Méthode d'essai de flamme (DIN EN 60695-11-10) (Données commerciales clés) | V0 |
| Indice d'inflammabilité selon la norme UL 94 (Données commerciales clés) | V0 |
| Toxicité des gaz de fumée NFPA 130 (SMP 800C) (Données commerciales clés) | passed |
| Inflammabilité de surface NFPA 130 (ASTM E 162) (Données commerciales clés) | passed |
| Application des matériaux isolants statiques en milieu froid (Données commerciales clés) | -60 °C |
| Comportement en cas d'incendie des véhicules ferroviaires (DIN 5510-2) (Données commerciales clés) | Test passed |
| Dégagement de chaleur calorimétrique NFPA 130 (ASTM E 1354) (Données commerciales clés) | 28 MJ/kg |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R22 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R23 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R26 (Données de connexion) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R22 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R23 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie pour véhicules ferroviaires (DIN EN 45545-2) R24 (Données commerciales clés) | HL 1 - HL 3 |
| Protection incendie des véhicules ferroviaires (DIN EN 45545-2) R26 (Données commerciales clés) | HL 1 - HL 3 |
| Densité optique spécifique de la fumée NFPA 130 (ASTM E 662) (Données commerciales clés) | passed |
| Section du conducteur flexible, avec virole et manchon en plastique max. (Dimensions) | 1.5 mm² |
| Section transversale du conducteur flexible, avec virole et manchon en plastique min. (Dimensions) | 0.25 mm² |
| Indice de température relatif des matériaux d'isolation (Électrique, UL 746 B) (Données commerciales clés) | 130 °C |
| Section du conducteur flexible, avec virole sans manchon plastique max. (Dimensions) | 2.5 mm² |
| Section du conducteur flexible, avec virole sans manchon plastique min. (Dimensions) | 0.25 mm² |
| Indice de température des matériaux isolants (DIN EN 60216-1 (VDE 0304-21)) (Données commerciales clés) | 130 °C |
Description du produit
Ground terminal Mini, In a joint alignment with the pitch terminal of the same contour, a zone separator plate for insulation voltages > 250 V must be used, number of connections: 2, connection type:
