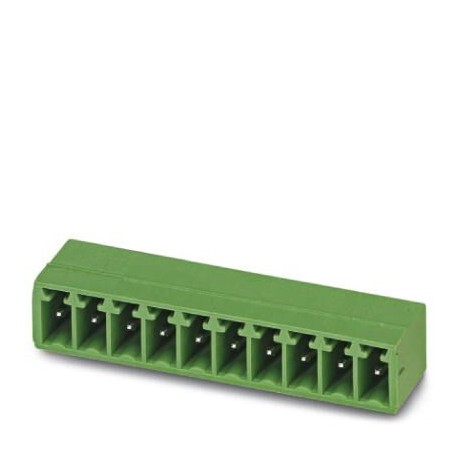

MC 1,5/16-G-3,5 AU
MC 1,5/16-G-3,5 AU 1948349 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, ..
$0.00USD
4463 en stock
Spécifications clés
GTIN:4017918884116
Clé de commande:1948349
Unité d'emballage:1
UNSPSC 11 (ETIM):39121409
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4017918884116 |
| Clé de commande | 1948349 |
| Unité d'emballage | 1 |
| UNSPSC 11 (ETIM) | 39121409 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| numéro de tarif douanier | 85366930 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| (Conditions ambiantes) | Test passed |
| Résultat (test d'arrachement) | Test passed |
| Argumentaire (Données commerciales clés) | 3.5 mm |
| Remarque (Paramètres électriques) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| eCl@ss 4.0 (Classifications) | 272607xx |
| eCl@ss 4.1 (Classifications) | 27260701 |
| eCl@ss 5.0 (Classifications) | 27260701 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440402 |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| Nombre de cycles (test d'arrachement) | 100 |
| Spécifications (Test d'arrachement) | IEC 60512-15-1:2008-05 |
| Pas (Données sur les matériaux - boîtier) | 3.5 mm |
| Évaluation actuelle (Propriétés de l'article) | 8 A |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1-2:2002-02 |
| Disposition des broches (Données commerciales clés) | Linear pinning |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1-1:2002-02 |
| Type de montage (Données commerciales clés) | Wave soldering |
| Force d'essai par position (essai d'arrachement) | 20 N |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Système de modules d'extension (Données commerciales clés) | MINI COMBICON |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Dimension a (Données sur les matériaux - boîtier) | 52.5 mm |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Type de contact (Données commerciales clés) | Male connector |
| Largeur [ w ] (Données sur le matériau - boîtier) | 57.4 mm |
| Hauteur [ h ] (Données matérielles - logement) | 10.65 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 9.2 mm |
| Nombre de niveaux (Données commerciales clés) | 1 |
| Contraintes corrosives (Tests de durabilité (B)) | 1.0 dm3SO2on 300 dm3/40 °C/3 cycles |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-13-5:2006-02 |
| Gamme d'articles (Données commerciales clés) | MC 1,5/..-G |
| Matériau de contact (paramètres électriques) | Cu alloy |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.8 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.4 mm |
| (Tests environnementaux et de durabilité (E)) | No hazardous substances above threshold values |
| Nombre de postes (Données commerciales clés) | 16 |
| Nombre de potentiels (Données commerciales clés) | 16 |
| Nombre de connexions (Données commerciales clés) | 16 |
| Résistance de contact R1 (Essais mécaniques (A)) | 1 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 1 mΩ |
| Matériau isolant (Données sur le matériau - contact) | PBT |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Brève description de l'article (Données commerciales clés) | Feed-through header |
| Schéma (Dégagements d'air et distances de fuite) | |
| Nombre de pièces par paquet (Dimensions du produit) | 100 |
| Caractéristiques de surface (paramètres électriques) | Selective coating |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 100 |
| Tension d'isolement nominale (III/2) (Propriétés de l'article) | 160 V |
| Force de retrait par position approximative (test d'arrachement) | 3 N |
| RoHS Chine (Tests environnementaux et de durabilité (E)) | Environmentally friendly use period: unlimited = EFUP-e |
| Force d'insertion par position (test d'arrachement) | 5 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | IIIa |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 225 |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 7.25 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C (dependent on the derating curve) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 1.39 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 1.39 kV |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 2.95 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 2.95 kV |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Surface de contact métallique (couche supérieure) (Paramètres électriques) | Gold (0.8 - 1.4 µm Au) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche supérieure) (Paramètres électriques) | Gold (0.8 - 1.4 µm Au) |
| Surface de contact métallique (couche intermédiaire) (Paramètres électriques) | Nickel (2 - 3 µm Ni), |
| Groupe de matériaux isolants (Essais mécaniques conformes à la norme) | IIIa |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | > 1 GΩ |
| Zone de soudure de la surface métallique (couche intermédiaire) (Paramètres électriques) | Nickel (2 - 3 µm Ni) |
| Tension de surtension nominale (II/2) (Tests mécaniques selon la norme) | 2.5 kV |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 2.5 kV |
| Tension de surtension nominale (III/3) (Tests mécaniques selon la norme) | 2.5 kV |
| Tension d'isolement nominale (II/2) (Essais mécaniques selon la norme) | 250 V |
| Tension d'isolement nominale (III/2) (Essais mécaniques selon la norme) | 160 V |
| Tension d'isolement nominale (III/3) (Essais mécaniques selon la norme) | 160 V |
| Force de retrait par position approximative (Courbes de capacité de charge/déclassement actuelles) | 3 N |
| Résistance à l'insertion par position (environ) (Courbes de capacité de transport de courant / de déclassement) | 5 N |
| Exigences relatives au porte-contact dans l'insert > 20 N (Capacité de transport de courant / courbes de déclassement) | Test passed |
| Polarisation lorsque l'exigence d'insertion est > 20 N (Courbes de capacité de transport de courant / de déclassement) | Test passed |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.14 mm² / solid / > 7 N |
Description du produit
Printed circuit board base housing, nominal section: 1.5 mm², color: green, nominal current: 8 A, dimensioning voltage (III/2): 160 V, contact surface: Gold, contact type: Male, Number of potentials:
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
PCB headers, nominal current: 8 A, rated voltage (III/2): 160 V, number of positions: 16, pitch: 3.5 mm, color: green, contact surface: Gold, mounting: Wave soldering
