MC 1,5/ 5-ST-3,5 GY35 BD:17-21

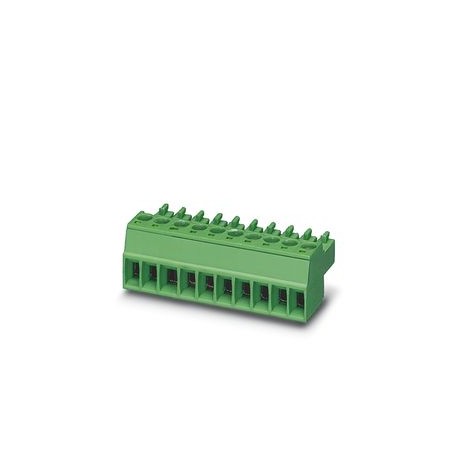

MC 1,5/ 5-ST-3,5 GY35 BD:17-21 1565370 PHOENIX CONTACT Connector for printed circuit board, nominal section:..
$3.17USD
3188 en stock
Spécifications clés
:0.14 mm² / flexible / > 10 N
Étape:3.5 mm
Résultat:Approved Test
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| 0.14 mm² / flexible / > 10 N | |
| Étape | 3.5 mm |
| Résultat | Approved Test |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Largeur [w] | 17.5 mm |
| fréquence | 10 - 150 - 10 Hz |
| Hauteur [h] | 11.1 mm |
| Longueur [l] | 16.1 mm |
| Observation | WEEE/RoHS compliant, filament-free according to IEC 60068-2-82/JEDEC JESD 201 |
| Longueur du pelage | 7 mm |
| Cycles de bougies | 25 |
| Vitesse de balayage | 1 octave/min |
| Construction | Standard |
| Gamme de produits | COMBICON Connectors S |
| Type de produit | Printed Circuit Board Connector |
| Système de verrouillage | without |
| Nombre de lignes | 1 |
| Famille de produits | MC 1,5/.. -ST |
| contrainte thermique | 100 °C/168 h |
| bride de serrage | without |
| Couleur (Logement) | Light Grey (7035) |
| Type de connexion | Screw connection with traction capsule |
| Section nominale | 1.5 mm² |
| Nombre de poteaux | 5 |
| Système de connecteurs | COMBICON MC 1.5 |
| Matériel de contact | Cu Alloy |
| Schéma dimensionnel | |
| Nombre de cycles | 25 |
| fatigue par corrosion | 0.2 dm3UNDER2in 300 dm3/40 °C/1 cycle |
| Couple de serrage | 0.22 Nm ... 0.25 Nm |
| Type d'emballage | Boxed Packaging |
| résistance de contact | 1.3 mΩ |
| Courant nominal IN | 8 A |
| Tension nominale UN | 160 V |
| Spécifications de test | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Tension alternative supportable | 1.39 kV |
| Degré de pollution | 3 |
| Matériau isolant | PA |
| Section du conducteur AWG | 28 ... 16 |
| Résistance de contact R1 | 1.3 mΩ |
| Résistance de contact R2 | 1.4 mΩ |
| Force d'insertion approx. | 6 N |
| Tension nominale (II/2) | 320 V |
| Nombre de poteaux testés | 20 |
| Tension de dimensionnement (III/3) | 160 V |
| Durée du test par axe | 2.5 h |
| Type de connexion de contact | Female |
| Forme de l'entraînement : tête de vis | Longitudinal groove (L) |
| Section de conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Caractéristiques de surface | Malleable cast iron tinning |
| pinces à sertir recommandées | 1212034 CRIMPFOX 6 |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| section de conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Calibre mâle axb / Diamètre | 2.4 mm x 1.5 mm / 1.6 mm |
| Tension de dimensionnement (III/2) | 160 V |
| Température ambiante (Service) | -40 °C ... 100 °C (depending on the rating curve) |
| Température ambiante (montage) | -5 °C ... 100 °C |
| Circuit imprimé/pilote de direction de connexion | 0 ° |
| Tension transitoire nominale (II/2) | 2.5 kV |
| Dimensionnement de la tension d'isolation (II/2) | 320 V |
| Tension transitoire nominale (III/2) | 2.5 kV |
| Tension transitoire nominale (III/3) | 2.5 kV |
| Dimensionnement de la tension d'isolation (III/2) | 160 V |
| Dimensionnement de la tension d'isolation (III/3) | 160 V |
| Valeur minimale de la ligne de fuite (II/2) | 1.6 mm |
| Tension de choc supportable au niveau de la mer | 2.95 kV |
| Valeur minimale de la ligne de fuite (III/2) | 1.5 mm |
| Valeur minimale de la ligne de fuite (III/3) | 2 mm |
| Résistance d'isolement des pôles adjacents | > 5 MΩ |
| Dimensionnement de la tension transitoire (II/2) | 2.5 kV |
| Classe d'inflammabilité selon la norme UL 94 | V0 |
| Puissance lors du débranchement par pôle env. | 4 N |
| Dimensionnement de la tension transitoire (III/2) | 2.5 kV |
| Dimensionnement de la tension transitoire (III/3) | 2.5 kV |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 μm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| 2 conducteurs de même section, rigides | 0.08 mm² ... 0.5 mm² |
| Surface métallique du point terminal (couche supérieure) | Tin (4 - 8 μm Sn) |
| Humidité relative de l'air (stockage/transport) | 30 % ... 70 % |
| 2 conducteurs de même section, flexibles | 0.08 mm² ... 0.75 mm² |
| Température d'essai de dureté des billes selon la norme EN 60695-10-2 | 125 °C |
| Résistance aux courants de fuite (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Section conductrice flexible avec embout de protection et gaine plastique | 0.25 mm² ... 0.5 mm² |
| Section conductrice flexible avec embout de protection, sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Valeur minimale de la distance d'isolation d'air - Champ non homogène (II/2) | 1.5 mm |
| Valeur minimale de la distance d'isolation de l'air - Champ non homogène (III/2) | 1.5 mm |
| valeur minimale de la distance d'isolation d'air - champ non homogène (III/3) | 1.5 mm |
| Section du conducteur/Type de conducteur/Force de traction Valeur nominale/Valeur réelle | 0.14 mm² / rigid / > 10 N |
| Indice d'inflammabilité des filaments incandescents GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'inflammation des filaments incandescents GWIT selon la norme EN 60695-2-13 | 775 |
| Deux conducteurs de section identique, souples avec embout de protection, sans gaine plastique. | 0.25 mm² ... 0.34 mm² |
| 2 conducteurs de même section, flexibles avec double embout de protection et gaine plastique | 0.5 mm² ... 0.5 mm² |
Description du produit
PCB connector, nominal cross-section: 1.5 mm², colour: luminous grey, nominal current: 8 A, nominal voltage (III/2): 160 V, surface contacts: Tin, contact type: Female, number of rows: 1, number of po
