En stock Produit phare
MC 1,5/ 8-ST-3,81 CN1,8 BDNZX2

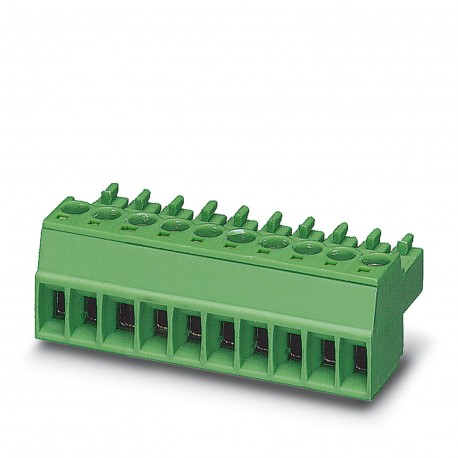

MC 1,5/ 8-ST-3,81 CN1,8 BDNZX2 1755415 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4423 en stock
Spécifications clés
GTIN:4046356333092
Clé de commande:1755415
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4046356333092 |
| Clé de commande | 1755415 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 3.81 mm |
| UNSPSC 11 (ETIM) | 39121409 |
| ETIM 3.0 (eCl@ss) | EC001121 |
| ETIM 4.0 (eCl@ss) | EC002638 |
| ETIM 5.0 (eCl@ss) | EC002638 |
| ETIM 6.0 (eCl@ss) | EC002638 |
| ETIM 7.0 (eCl@ss) | EC002638 |
| Verrouillage (Dessins) | without |
| UNSPSC 13.2 (ETIM) | 39121409 |
| UNSPSC 18.0 (ETIM) | 39121409 |
| UNSPSC 19.0 (ETIM) | 39121409 |
| UNSPSC 20.0 (ETIM) | 39121409 |
| UNSPSC 21.0 (ETIM) | 39121409 |
| UNSPSC 6.01 (ETIM) | 30211810 |
| UNSPSC 12.01 (ETIM) | 39121409 |
| numéro de tarif douanier | 85366990 |
| UNSPSC 7.0901 (ETIM) | 39121409 |
| (Conditions ambiantes) | Test passed |
| Disposition des broches (dessins) | Linear three-way pinning |
| Résultat (test d'arrachement) | Test passed |
| Système de modules (Schémas) | MINI COMBICON |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Type de contact (Dessins) | Female connector |
| Nombre de niveaux (dessins) | 1 |
| Méthode de connexion (dessins) | Screw connection with tension sleeve |
| Gamme d'articles (Dessins) | MC 1,5/..-ST |
| eCl@ss 4.0 (Classifications) | 27260700 |
| eCl@ss 4.1 (Classifications) | 27260700 |
| eCl@ss 5.0 (Classifications) | 27260700 |
| eCl@ss 5.1 (Classifications) | 27260700 |
| eCl@ss 6.0 (Classifications) | 27260700 |
| eCl@ss 7.0 (Classifications) | 27440309 |
| eCl@ss 8.0 (Classifications) | 27440309 |
| eCl@ss 9.0 (Classifications) | 27440309 |
| Nombre de cycles (test d'arrachement) | 25 |
| Spécifications (Test d'arrachement) | IEC 60512-15-1:2008-05 |
| Tension nominale (Propriétés de l'élément) | 160 V |
| Nombre de positions (tirages) | 8 |
| Couple (paramètres électriques) | 0.22 Nm ... 0.25 Nm |
| Nombre de potentiels (dessins) | 8 |
| Pas (Données sur les matériaux - boîtier) | 3.81 mm |
| Tension nominale (Propriétés de l'article) | 160 V |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1-2:2002-02 |
| Tête de vis à entraînement par forme (Dessins) | Slotted (L) |
| Nombre de connexions (dessins) | 8 |
| Courant nominal (Propriétés de l'élément) | 8 A |
| enfichable (Paramètres électriques) | Yes |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1-1:2002-02 |
| Force d'essai par position (essai d'arrachement) | 21 N |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Brève description de l'article (Dessins) | Printed-circuit board connector |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Dimension a (Données sur les matériaux - boîtier) | 26.67 mm |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Largeur [ w ] (Données sur le matériau - boîtier) | 31.27 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 11.1 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 16.1 mm |
| Tension nominale (II/2) (Propriétés de l'article) | 320 V |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Couleur du boîtier (Données sur les matériaux - nous contacter) | green (6021) |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-13-5:2006-02 |
| Tension nominale (III/2) (Propriétés de l'article) | 160 V |
| Longueur de dénudage (paramètres électriques) | 7 mm |
| (Tests environnementaux et de durabilité (E)) | For details about hazardous substances go to tab “Downloads”, Category “Manufacturer's declaration” |
| Méthode de connexion (paramètres électriques) | Screw connection with tension sleeve |
| Résistance de contact R1 (Essais mécaniques (A)) | 1.3 mΩ |
| Résistance de contact R2 (Essais mécaniques (A)) | 1.5 mΩ |
| Tension de surtension nominale (II/2) (Propriétés de l'élément) | 2.5 kV |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Tension de surtension nominale (III/2) (Propriétés de l'élément) | 2.5 kV |
| Tension de surtension nominale (III/3) (Propriétés de l'élément) | 2.5 kV |
| Caractéristiques de surface (Capacité de connexion) | hot-dip tin-plated |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Force de retrait par position approximative (test d'arrachement) | 4 N |
| RoHS Chine (Tests environnementaux et de durabilité (E)) | Environmentally Friendly Use Period = 50 years |
| Force d'insertion par position (test d'arrachement) | 6 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| REACH SVHC (Tests environnementaux et de durabilité (E)) | Lead 7439-92-1 |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Section transversale d'un conducteur solide (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 11.1 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Spécifications (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 100 °C (dependent on the derating curve) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Section transversale du conducteur flexible (paramètres électriques) | 0.14 mm² ... 1.5 mm² |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 1.39 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 1.39 kV |
| Calibre cylindrique axb / diamètre (Paramètres électriques) | 2.4 mm x 1.5 mm / 1.6 mm |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Section transversale du conducteur AWG / kcmil (paramètres électriques) | 28 ... 16 |
| Surface de contact métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 2.95 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 2.95 kV |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Point de connexion de surface métallique (couche supérieure) (Capacité de connexion) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Type de diagramme : MC 1,5/...-ST-3,81 avec MC 1,5/...-G-3,81 (Dessins) | |
| 2 conducteurs de même section, massifs (paramètres électriques) | 0.08 mm² ... 0.5 mm² |
| Type de diagramme : MC 1,5/...-ST-3,81 avec MCD 1,5/...-G1-3,81 (Dessins) | |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | 15 TΩ |
| Type de diagramme : MC 1,5/...-ST-3,81 avec MC 1,5/...-G-3,81 THT (Dessins) | |
| Type de diagramme : MC 1,5/...-ST-3,81 avec MCVU 1,5/...-GFD-3,81 (Dessins) | |
| 2 conducteurs de même section, flexibles (paramètres électriques) | 0.08 mm² ... 0.75 mm² |
| Note sur la section transversale de la connexion (Essais mécaniques selon la norme) | With connected conductor 1.5 mm² (solid). |
| Distances d'isolement et de fuite (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Résistance au retrait par position (distances d'isolement et de fuite à l'air) | 4 N |
| Résistance à l'insertion par position (distances d'isolement et de fuite à l'air) | 6 N |
| Valeur minimale de la distance de fuite (II/2) (Essais mécaniques selon la norme) | 1.6 mm |
| Valeur minimale de la distance de fuite (III/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais mécaniques selon la norme) | 2 mm |
| Exigences relatives au porte-contact dans l'insert > 20 N (Dégagements d'air et distances de fuite) | Test passed |
| Polarisation lors de l'insertion : exigence > 20 N (dégagements d'air et distances de fuite) | Test passed |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Jeu minimal - champ non homogène (II/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Jeu minimal - champ non homogène (III/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Jeu minimal - champ non homogène (III/3) (Essais mécaniques selon la norme) | 1.5 mm |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.14 mm² / solid / > 7 N |
| Section transversale du conducteur, flexible, avec virole, avec gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.5 mm² |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
| Section transversale du conducteur flexible, avec virole sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 1.5 mm² |
| 2 conducteurs de même section, flexibles, avec embout sans gaine plastique (Paramètres électriques) | 0.25 mm² ... 0.34 mm² |
| 2 conducteurs de même section, flexibles, avec embout double et gaine plastique (Paramètres électriques) | 0.5 mm² ... 0.5 mm² |
Description du produit
Connector for printed circuit board, nominal section: 1.5 mm², color: green, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Female, number of potentials: 8,
Caractéristiques principales
- Qualité de niveau industriel
- Conforme RoHS
- Certifié CE
- Garantie d’un an
Détails techniques
DiagramType: MC 1,5/...-ST-3,81 with MC 1,5/...-G-3,81
