MC 1,5/ 8-STZ3-3,81 GYNZ632968

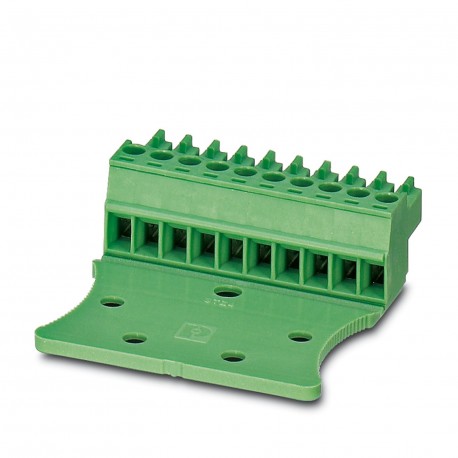

MC 1,5/ 8-STZ3-3,81 GYNZ632968 1766912 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
3297 en stock
Spécifications clés
Note:WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201
Pas:3.81 mm
Couleur ():()
Largeur [w]:31.27 mm
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Note | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Pas | 3.81 mm |
| Couleur () | () |
| Largeur [w] | 31.27 mm |
| Hauteur [h] | 11.6 mm |
| Longueur [l] | 41 mm |
| Type de verrouillage | without |
| Gamme de produits | COMBICON Connectors S |
| Type de produit | PCB connector |
| Spécification | IEC 60664-1:2007-04 |
| Nombre de lignes | 1 |
| Famille de produits | MC 1,5/..-STZ |
| bride de montage | without |
| Révision de l'article | 01 |
| Système de connecteurs | COMBICON MC 1,5 |
| Matériel de contact | Cu alloy |
| Hauteur installée | 11.6 mm |
| longueur de dénudage | 7 mm |
| Méthode de connexion | Screw connection with tension sleeve |
| Couple de serrage | 0.22 Nm ... 0.25 Nm |
| Type d'emballage | packed in cardboard |
| Courant nominal IN | 8 A |
| Tension nominale UN | 160 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 8 |
| Nombre de potentiels | 8 |
| Tension nominale (II/2) | 320 V |
| Tête de vis à entraînement par forme | Slotted (L) |
| Section nominale | 1.5 mm² |
| Nombre de connexions | 8 |
| Tension nominale (III/2) | 160 V |
| Tension nominale (III/3) | 160 V |
| Type de connexion de contact | Socket |
| caractéristiques de surface | hot-dip tin-plated |
| Groupe de matériaux isolants | I |
| outil de sertissage recommandé | 1212034 CRIMPFOX 6 |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 2.5 kV |
| Section transversale du conducteur AWG | 28 ... 16 |
| Tension de surtension nominale (III/2) | 2.5 kV |
| Tension de surtension nominale (III/3) | 2.5 kV |
| Section transversale du conducteur rigide | 0.14 mm² ... 1.5 mm² |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 100 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Section transversale du conducteur flexible | 0.14 mm² ... 1.5 mm² |
| Note sur la section transversale de raccordement | With connected conductor 1.5 mm² (solid). |
| Tension d'isolation nominale (III/2) | 160 V |
| Tension d'isolation nominale (III/3) | 160 V |
| distance de fuite minimale (II/2) | 1.6 mm |
| ligne de fuite minimale (III/2) | 1.5 mm |
| ligne de fuite minimale (III/3) | 2 mm |
| Sens de connexion conducteur/circuit imprimé | 0 ° |
| Calibre cylindrique axb / diamètre | 2.4 mm x 1.5 mm / 1.6 mm |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| zone de contact de la surface métallique (couche supérieure) | Tin (4 - 8 µm Sn) |
| Température ambiante (stockage/transport) | -40 °C ... 70 °C |
| Indice de suivi comparatif (IEC 60112) | CTI 600 |
| Point de terminaison de surface métallique (couche supérieure) | Tin (4 - 8 µm Sn) |
| 2 conducteurs de même section, solides | 0.08 mm² ... 0.5 mm² |
| 2 conducteurs de même section, flexibles | 0.08 mm² ... 0.75 mm² |
| valeur de dégagement minimale - champ non homogène (II/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 1.5 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
| Section transversale du conducteur, flexible, avec embout, avec gaine plastique | 0.25 mm² ... 0.75 mm² |
| Section transversale du conducteur flexible, avec virole sans gaine plastique | 0.25 mm² ... 1.5 mm² |
| Deux conducteurs souples de même section, avec embout sans gaine plastique | 0.25 mm² ... 0.34 mm² |
| Deux conducteurs de même section, souples, avec cosse double et gaine plastique. | 0.5 mm² ... 0.5 mm² |
Description du produit
PCB connector, nominal cross section: 1.5 mm2, nominal current: 8 A, rated voltage (III/2): 160 V, contact surface: Sn, contact connection type: Socket, number of potentials: 8, number of rows: 1, num
