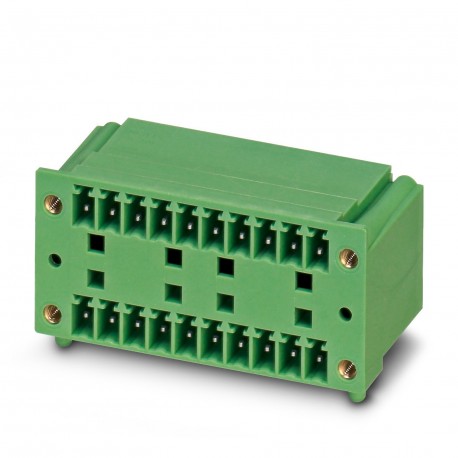

MCD 1,5/16-G1F-3,81 BK
MCD 1,5/16-G1F-3,81 BK 1102064 PHOENIX CONTACT PCB headers, nominal current: 8 A, rated voltage (III/2): 160..
$0.00USD
4655 en stock
Spécifications clés
GTIN:4055626961347
Clé de commande:1102064
(Dessins):
Unité d'emballage:1
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| GTIN | 4055626961347 |
| Clé de commande | 1102064 |
| (Dessins) | |
| Unité d'emballage | 1 |
| Terrain (Dessins) | 3.81 mm |
| ETIM 5.0 (eCl@ss) | EC002637 |
| ETIM 6.0 (eCl@ss) | EC002637 |
| ETIM 7.0 (eCl@ss) | EC002637 |
| numéro de tarif douanier | 85366930 |
| (Conditions ambiantes) | Test passed |
| Disposition des broches (dessins) | Linear pinning |
| Résultat (test d'arrachement) | Test passed |
| Type de montage (dessins) | Wave soldering |
| Système de modules (Schémas) | MINI COMBICON |
| Remarque (Capacité de connexion) | WEEE/RoHS-compliant, free of whiskers according to IEC 60068-2-82/JEDEC JESD 201 |
| Type de contact (Dessins) | Male connector |
| Nombre de niveaux (dessins) | 2 |
| Gamme d'articles (Dessins) | MCD 1,5/..-G1F |
| eCl@ss 8.0 (Classifications) | 27440402 |
| eCl@ss 9.0 (Classifications) | 27440402 |
| Nombre de cycles (test d'arrachement) | 25 |
| Spécifications (Test d'arrachement) | IEC 60512-15-1:2008-05 |
| Tension nominale (Propriétés de l'élément) | 160 V |
| Nombre de positions (tirages) | 16 |
| Pas (Données sur les matériaux - boîtier) | 3.81 mm |
| Essai dimensionnel (essai d'arrachement) | Test passed IEC 60512-1-2:2002-02 |
| enfichable (Paramètres électriques) | Yes |
| Contraintes liées au froid (Tests de durabilité (B)) | -40 °C/2 h |
| Spécifications (Essais climatiques (D)) | IEC 61984:2008-10 |
| Examen visuel (test de retrait) | Test passed IEC 60512-1-1:2002-02 |
| Force d'essai par position (essai d'arrachement) | 28.5 N |
| (Méthode de terminaison et de connexion) | 1.5 mm² / flexible / > 40 N |
| Brève description de l'article (Dessins) | Feed-through header |
| Spécifications (Tests de durabilité (B)) | ISO 6988:1985-02 |
| Spécifications (Essais mécaniques (A)) | IEC 60512-9-1:2010-03 |
| Dimension a (Données sur les matériaux - boîtier) | 57.15 mm |
| Espacement des broches (Données du matériau - boîtier) | 12.70 mm |
| Résistance au marquage (test d'arrachement) | Test passed IEC 60068-2-70:1995-12 |
| Contraintes thermiques (Tests de durabilité (B)) | 100 °C/168 h |
| Largeur [ w ] (Données sur le matériau - boîtier) | 71.35 mm |
| Matériau de contact (Capacité de connexion) | Cu alloy |
| Hauteur [ h ] (Données matérielles - logement) | 26.2 mm |
| Longueur [ l ] (Données matérielles - boîtier) | 21.9 mm |
| Contraintes corrosives (Tests de durabilité (B)) | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| Polarisation et codage (test de retrait) | Test passed IEC 60512-13-5:2006-02 |
| Dimensions des broches (Données du matériau - boîtier) | 0.8 x 0.8 mm |
| Broche de soudure [P] (Données matérielles - boîtier) | 3.5 mm |
| Dessin coté (Données sur les matériaux - boîtier) | |
| Matériau isolant (Données sur le matériau - contact) | PA |
| Caractéristiques de surface (Capacité de connexion) | Tin-plated |
| Type d'emballage (Dimensions du produit) | packed in cardboard |
| Nombre de pièces par paquet (Dimensions du produit) | 50 |
| Test d'arrachement (méthode de terminaison et de connexion) | IEC 60999-1:1999-11 |
| Cycles d'insertion/retrait (Tests mécaniques (A)) | 25 |
| Force de retrait par position approximative (test d'arrachement) | 5 N |
| Force d'insertion par position (test d'arrachement) | 8 N |
| Groupe de matériaux isolants (Données sur les matériaux - contact) | I |
| CTI selon IEC 60112 (Données sur les matériaux - contact) | 600 |
| Résistance de contact R21e niveau (Tests mécaniques (A)) | 1.3 mΩ |
| Résistance de contact R22e niveau (Tests mécaniques (A)) | 2.2 mΩ |
| Hauteur (sans broche de soudure) (Données matérielles - boîtier) | 22.7 mm |
| Température ambiante (assemblage) (Informations sur l'emballage) | -5 °C ... 100 °C |
| Spécifications (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Température ambiante (fonctionnement) (Informations sur l'emballage) | -40 °C ... 100 °C (dependent on the derating curve) |
| Unités d'emballage nominales (Dimensions du produit) | Pcs. |
| Tension de tenue à fréquence industrielle (Tests de durabilité (B)) | 1.39 kV |
| Tension de tenue à fréquence industrielle (Essais mécaniques (A)) | 1.39 kV |
| Résultat, degré de protection, code IP (Tests climatiques (D)) | Finger safety with IP20 test finger |
| Surface de contact métallique (couche supérieure) (Capacité de connexion) | Tin (3 - 5 µm Sn) |
| Tension de tenue aux impulsions au niveau de la mer (Tests de durabilité (B)) | 2.95 kV |
| Tension de tenue aux impulsions au niveau de la mer (Essais mécaniques (A)) | 2.95 kV |
| Contrôle des dommages et du relâchement du conducteur (conditions ambiantes) | IEC 60999-1:1999-11 |
| Zone de soudure de la surface métallique (couche supérieure) (Capacité de connexion) | Tin (3 - 5 µm Sn) |
| Température ambiante (stockage/transport) (Informations sur l'emballage) | -40 °C ... 70 °C |
| Surface de contact métallique (couche intermédiaire) (Capacité de connexion) | Nickel (1 - 3 µm Ni), |
| Indice d'inflammabilité selon la norme UL 94 (Données sur les matériaux - nous contacter) | V0 |
| Zone de soudure de la surface métallique (couche intermédiaire) (Capacité de connexion) | Nickel (1 - 3 µm Ni) |
| Résistance d'isolement, positions voisines (Essais mécaniques (A)) | > 2 TΩ |
| Tension de surtension nominale (II/2) (Tests mécaniques selon la norme) | 2.5 kV |
| Tension de surtension nominale (III/2) (Tests mécaniques selon la norme) | 2.5 kV |
| Tension de surtension nominale (III/3) (Tests mécaniques selon la norme) | 2.5 kV |
| Type de diagramme : MC 1,5/...-STF-3,81 avec MCD 1,5/...-G1F-3,81 (Dessins) | |
| Tension d'isolement nominale (II/2) (Essais mécaniques selon la norme) | 320 V |
| Tension d'isolement nominale (III/2) (Essais mécaniques selon la norme) | 160 V |
| Tension d'isolement nominale (III/3) (Essais mécaniques selon la norme) | 160 V |
| Distances d'isolement et de fuite (Essais mécaniques conformes à la norme) | IEC 60664-1:2007-04 |
| Résistance au retrait par position (distances d'isolement et de fuite à l'air) | 5 N |
| Type de diagramme : FRONT-MC 1,5/...-STF-3,81 avec MCD 1,5/...-G1F-3,81 (Dessins) | |
| Résistance à l'insertion par position (distances d'isolement et de fuite à l'air) | 8 N |
| Valeur minimale de la distance de fuite (II/2) (Essais mécaniques selon la norme) | 1.6 mm |
| Valeur minimale de la distance de fuite (III/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Valeur minimale de la distance de fuite (III/3) (Essais mécaniques selon la norme) | 2 mm |
| Exigences relatives au porte-contact dans l'insert > 20 N (Dégagements d'air et distances de fuite) | Test passed |
| Polarisation lors de l'insertion : exigence > 20 N (dégagements d'air et distances de fuite) | Test passed |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 (Données sur les matériaux - nous contacter) | 850 |
| Jeu minimal - champ non homogène (II/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Jeu minimal - champ non homogène (III/2) (Essais mécaniques selon la norme) | 1.5 mm |
| Jeu minimal - champ non homogène (III/3) (Essais mécaniques selon la norme) | 1.5 mm |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 (Données sur les matériaux - nous contacter) | 775 |
| Section transversale du conducteur / type de conducteur / force de traction (méthode de terminaison et de connexion) | 0.14 mm² / solid / > 7 N |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 (Données sur les matériaux - nous contacter) | 125 °C |
Description du produit
Printed circuit board base case, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact surface: Tin, contact type: Male, number of rows: 2, number of po
