MCO 1,5/ 5-G1L-3,5 BK

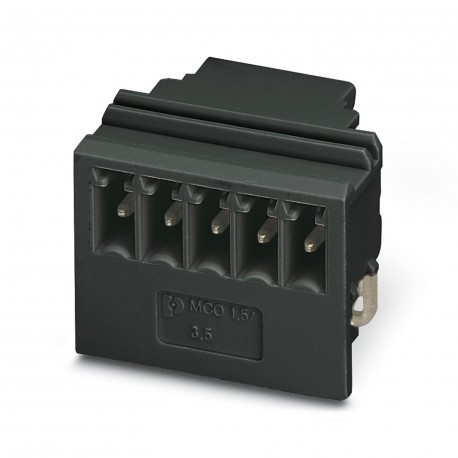

MCO 1,5/ 5-G1L-3,5 BK 2201421 PHOENIX CONTACT Printed-circuit board connector
$0.00USD
4792 en stock
Spécifications clés
Taper:Header perpendicular to the PCB
Pas:3.5 mm
Résultat:Test passed
Amplitude:0.35 mm (10 Hz ... 60.1 Hz)
Informations sur le fournisseur
Produits : 0
Habituellement expédié sous 2 à 3 jours ouvrables
Qualité garantie
Livraison rapide
Support technique
Spécifications techniques
| Paramètre | Valeur |
|---|---|
| Taper | Header perpendicular to the PCB |
| Pas | 3.5 mm |
| Résultat | Test passed |
| Amplitude | 0.35 mm (10 Hz ... 60.1 Hz) |
| Fréquence | 10 - 150 - 10 Hz |
| Largeur [w] | 19.95 mm |
| Hauteur [h] | 17.8 mm |
| Longueur [l] | 14.55 mm |
| disposition des broches | Linear pinning |
| Vitesse de balayage | 1 octave/min |
| Accélération | 5g (60.1 Hz ... 150 Hz) |
| Type de produit | PCB headers |
| Diamètre du trou | 1.2 mm |
| Type de montage | Wave soldering |
| Nombre de cycles | 25 |
| Spécification | IEC 60512-1-1:2002-02 |
| Nombre de lignes | 1 |
| Dimensions des broches | 0.8 x 0.8 mm |
| Famille de produits | MCO 1,5/..-G1L |
| contrainte thermique | 105 °C/168 h |
| Couleur (Logement) | black (9005) |
| Instructions de test | X-, Y- and Z-axis |
| Matériel de contact | Cu alloy |
| contrainte corrosive | 0.2 dm3SO2on 300 dm3/40 °C/1 cycle |
| résistance de contact | 1.6 mΩ |
| Courant nominal IN | 8 A |
| Tension nominale UN | 160 V |
| Dessin coté | |
| Matériau isolant | PA |
| Nombre de positions | 5 |
| Nombre de potentiels | 5 |
| Tension nominale (II/2) | 320 V |
| Résistance de contact R1 | 1.6 mΩ |
| Résistance de contact R2 | 1.6 mΩ |
| Nombre de connexions | 5 |
| Tension nominale (III/2) | 160 V |
| Tension nominale (III/3) | 160 V |
| Longueur de la broche à souder [P] | 2 mm |
| Durée du test par axe | 2.5 h |
| caractéristiques de surface | tin-plated |
| Groupe de matériaux isolants | I |
| CTI selon la norme IEC 60112 | 600 |
| Tension de surtension nominale (II/2) | 2.5 kV |
| Nombre de positions testées | 5 |
| Cycles d'insertion/retrait | 25 |
| Tension de surtension nominale (III/2) | 2.5 kV |
| Tension de surtension nominale (III/3) | 2.5 kV |
| Température ambiante (assemblage) | -5 °C ... 100 °C |
| Température ambiante (fonctionnement) | -40 °C ... 105 °C (dependent on the derating curve) |
| Tension d'isolation nominale (II/2) | 320 V |
| Tension d'isolation nominale (III/2) | 160 V |
| Tension d'isolation nominale (III/3) | 160 V |
| distance de fuite minimale (II/2) | 1.6 mm |
| tension de tenue à fréquence industrielle | 1.39 kV |
| ligne de fuite minimale (III/2) | 0.8 mm |
| ligne de fuite minimale (III/3) | 2 mm |
| Force de retrait par position env. | 4 N |
| Force d'insertion par position env. | 8 N |
| Humidité relative (stockage/transport) | 30 % ... 70 % |
| Indice d'inflammabilité selon la norme UL 94 | V0 |
| Tension de tenue aux impulsions au niveau de la mer | 2.95 kV |
| Température ambiante (stockage/transport) | -40 °C ... 55 °C |
| Porte-contact dans l'insert : exigences > 20 N | Test passed |
| Résistance d'isolement, positions voisines | > 5 MΩ |
| valeur de dégagement minimale - champ non homogène (II/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/2) | 1.5 mm |
| valeur de dégagement minimale - champ non homogène (III/3) | 1.5 mm |
| Indice d'inflammabilité du fil incandescent GWFI selon la norme EN 60695-2-12 | 850 |
| Température d'allumage du fil incandescent GWIT selon la norme EN 60695-2-13 | 775 |
| Température pour l'essai de pression de la bille selon la norme EN 60695-10-2 | 125 °C |
Description du produit
Printed circuit board base housing, nominal section: 1.5 mm², color: black, nominal current: 8 A, nominal voltage (III/2): 160 V, contact type: Male, number of potentials: 5, number of rows: 1, number
